1. khái niệm bu lông neo móng

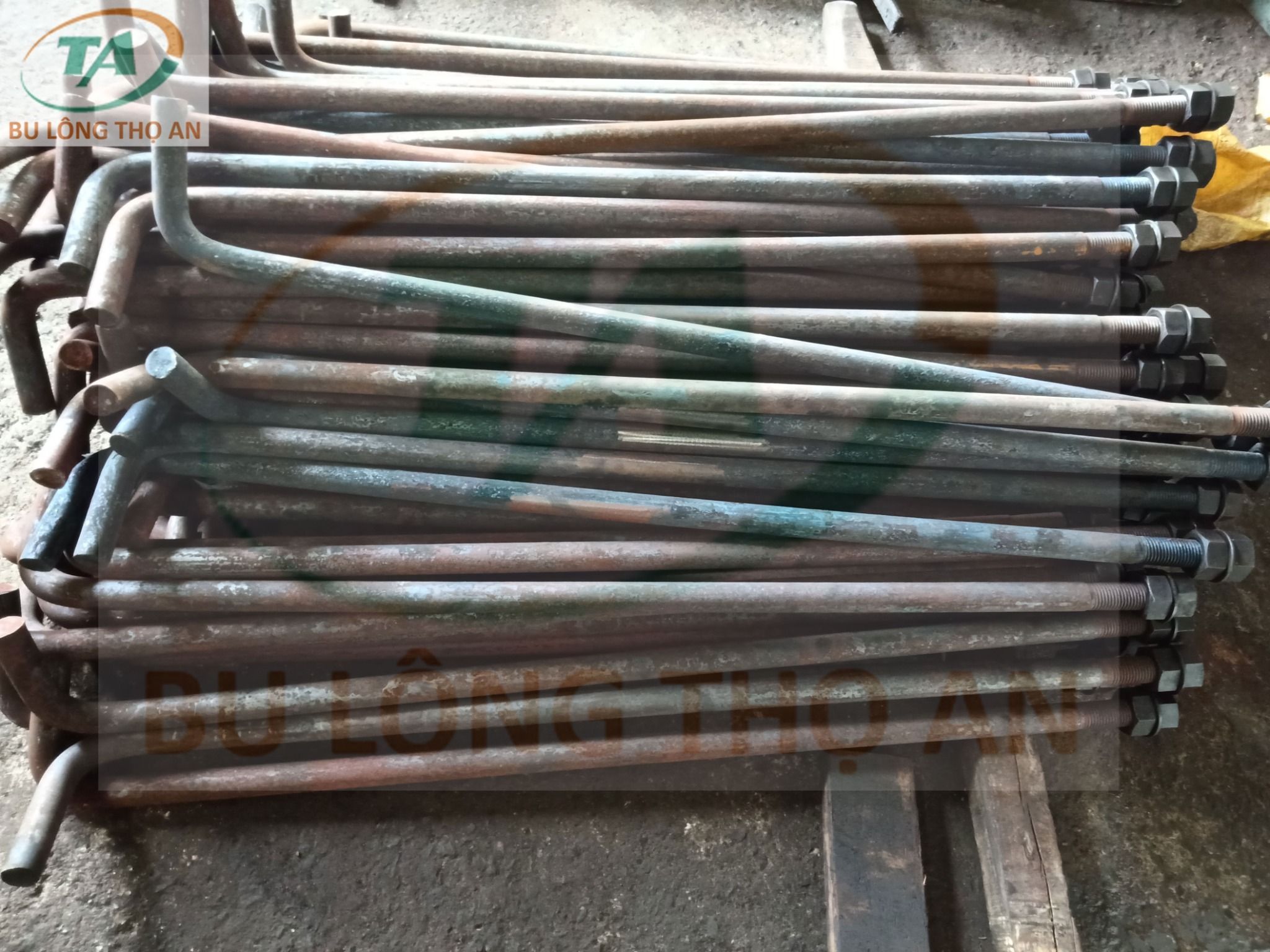

Bu lông neo móng là sản phẩm được sử dụng rất phổ biến trong lĩnh vực xây dựng từ xây dựng dân dụng, xây dựng công nghiệp như: móng trụ nhà thép kết cấu, móng trụ các cột điện trong các hệ thống đường dây từ hạ áp, trung áp đến cao áp, móng trụ trong các công trình giao thông.... Với những ứng dụng vô cùng rộng rãi như trên, vậy Bu lông neo, bu lông móng là gì? xin mời quý vị cùng Thọ An tìm hiểu trong bài viết này nhé.

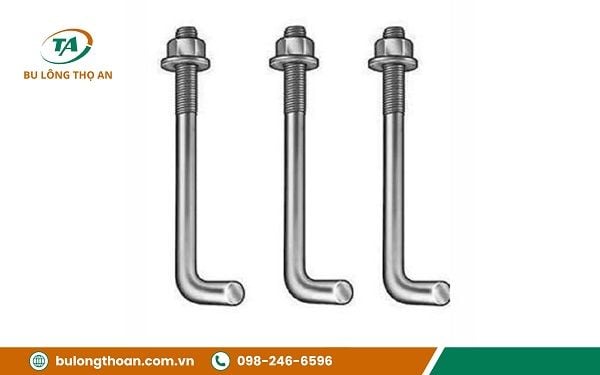

1.1 Khái niệm bu lông neo móng:

Bu lông neo móng là chi tiết trung gian có vai trò liên kết, giữ cố định các chi tiết phía trên như: các cột điện, cột kết cấu thép chữ I.. với mặt sàn bê tông phía duới.

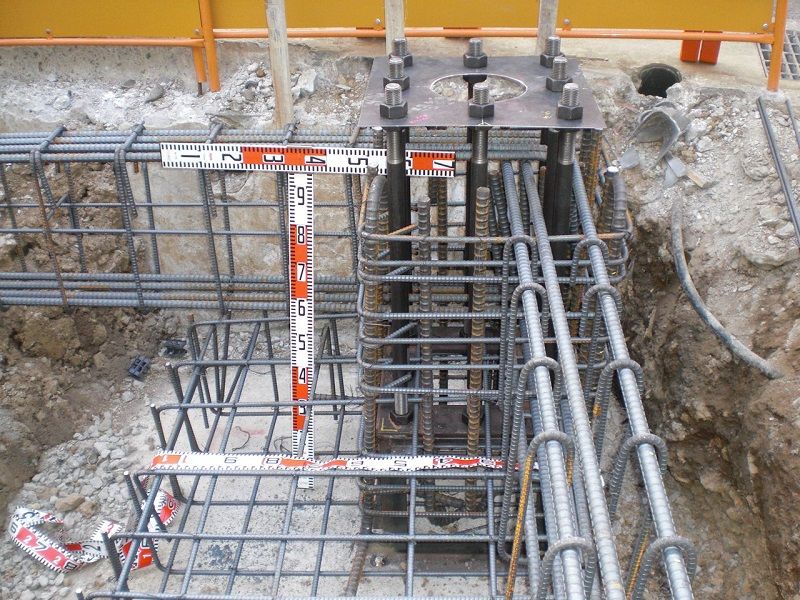

Liên kết bu lông neo móng giữa sàn bê tông với cột thép kết cấu

1.2 Cấu tạo bu lông neo móng:

Bu lông neo móng có cấu tạo gồm 03 phần:

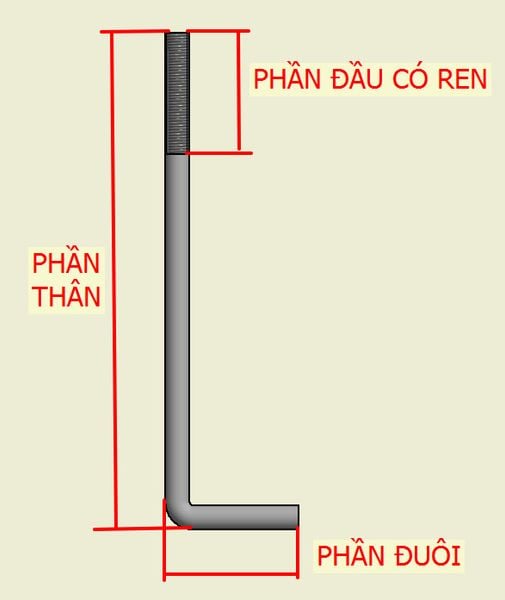

Cấu tạo bu lông neo móng

Phần đầu có ren: Là phần được tạo ren để có thể lắp ráp ê cu, long đen phẳng, long đen vênh, bản mã;

Phần thân bu lông: Là phần chiều dài dọc thân bu lông, phần này không được tạo ren mà thường là nguyên bản như phôi chế tạo nên bu lông, phần này thường được chôn trong bê tông.

Phần đuôi bu lông móng: Đối với các loại bu lông móng chữ L, bu lông móng chữ J hoặc các loại bu lông móng có uốn thì có thêm phần đuôi này thường được bẻ chữ L hoặc chứ J hoặc chữ LA, chữ JA.... phần này được chôn trong bê tông, phần đuôi uốn này có tác dụng làm tăng lực bám chắc giữa bu lông với kết cấu bê tông, chống lại lực nhổ của bu lông với bê tông dưới tác dụng của các tác động lực ở phía phần đầu bu lông.

2. Cường độ bu lông neo móng

Tùy từng hạng mục công trình, mức độ chịu lực khác nhau mà Bu lông neo móng cũng được sản xuất với các cấp độ bền khác nhau.

Trong quá trình hơn 10 năm cung cấp các sản phẩm bu lông neo móng tới đa dạng các cấp công trình, Thọ An đã cung cấp tới thị trường các loại bu lông neo móng cấp độ bền như: Bu lông móng cấp bền 4.8; Bu lông móng cấp bền 5,6, 6.6, 6.8; Bu lông neo móng cường độ cao cấp bền 8.8, 10.9 tương ứng với các công trình như sau:

Bu lông neo móng cấp bền 4.8: thường được sử dụng cho các công trình điện chiếu sáng, công trình điện hạ áp, tường bao, nhà kho, nhà để xe.....

Bu lông neo móng cấp bền 5.6, 6.6, 6.8: là loại bu lông được sử dụng nhiều nhất, phổ biến nhất, chủ yếu dùng trong các nhà thép kết cấu có khẩu độ nhỏ và vừa, các đường dây trung áp, cao áp các công trình giao thông, móng các thiết bị máy công nghiệp.....

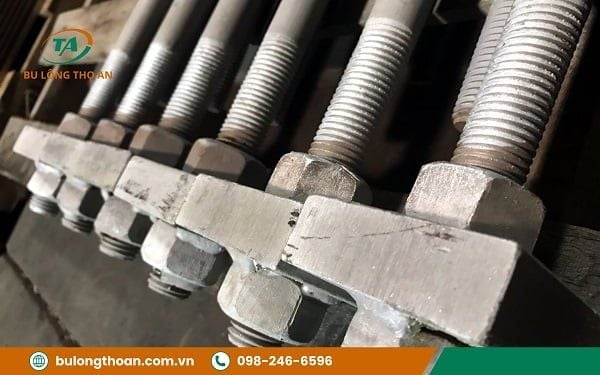

Bu lông neo móng cường độ cao 8.8, 10.9: là loại bu lông móng cường độ cao được sử dụng khi bu lông neo móng cần chịu lực rất lớn như trong các công trình nhà thép tiền chế khẩu độ lớn, các đường dây cao áp, lắp đặt các thiết bị máy trọng lượng lớn, các thiết bị, đồ chơi trong các công viên giải trí yêu cầu độ an toàn rất cao....

>>> Xem thêm Cấp bền của bu lông

3. vật liệu chế tạo bu lông neo móng

Tuỳ yêu cầu sử dụng, độ chịu lực, môi trường sử dụng mà các nhà sản xuất sẽ lựa chọn vật liệu để sản xuất bu lông móng phù hợp với yêu cầu đưa ra.

Vật liệu sản xuất bu lông neo móng tại Công ty Bu lông Thọ An:

Tại Thọ An việc lựa chọn vật liệu sản xuất bu lông neo móng dựa trên cơ sở các yêu cầu như sau:

3.1 Vật liệu sản xuất bu lông neo móng cấp bền 4.6, 4.8:

Sử dụng các loại vật liệu: thép SS400, thép CT3, thép C35, thép Q325, thép CB240T...

3.2 Vật liệu sản xuất Bu lông neo móng cấp bền 5.6, 6.6, 6.8:

Sử dụng các loại vật liệu: Thép S45C hay thép C45, thép 40Cr, thép C50...

3.3 Vật liệu sản xuất bu lông neo móng cường độ cao cấp bền 8.8, 10.9, 12.9:

Sử dụng các loại vật liệu mác thép: SCM440, SCM 435, SCM 430, Thép Crom 40Cr, Thép các bon C45, C50 và qua quá trình xử lý nhiệt: Tôi, Ram để đạt được cấp bền theo yêu cầu.

3.4 Vật liệu sản xuất bu lông neo móng chống rỉ:

Sử dụng các loại vật liệu có khả năng chống oxi hoá cao như SUS 201, SUS 304, SUS 316, SUS 316L hay Inox 201, Inox 304, Inox 316, Inox 316L....

4. phân loại bu lông neo móng

Có nhiều cách để phân loại Bu lông neo móng như: Theo cấp độ bền của bu lông, theo vật liệu sản xuất bu lông; hay theo Hình dạng Bu lông

4.1 Phân loại theo cấp độ bên của bu lông neo móng:

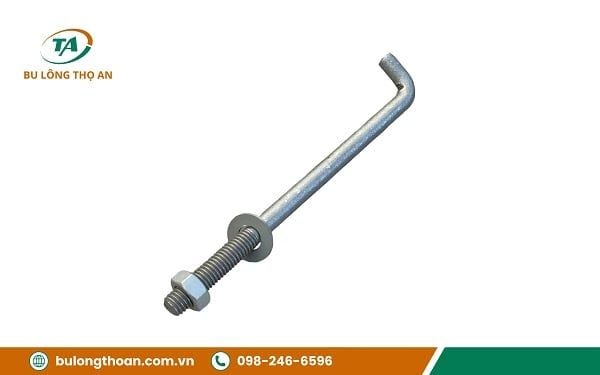

4.1.1. bu lông neo móng có cấp độ bền thường:Là loại bu lông neo móng có cường độ bu lông nhỏ hơn 8.8, có các loại sau:

- Bu lông neo móng cấp bền 4.6

- Bu lông neo móng cấp bền 4.8

- Bu lông neo móng cấp bền 5.6

- Bu lông neo móng cấp bền 5.8

- Bu lông neo móng cấp bền 6.6

- Bu lông neo móng cấp bền 6.8

4.1.2 Bu lông neo móng cường độ cao: Là loại bu lông neo móng có cường độ bu lông từ cấp bền 8.8 trở lên như:

- Bu lông neo móng cấp bền 8.8;

- Bu lông neo móng cấp bền 10.9

- Bu lông neo móng cấp bền 12.9

- Bu lông neo móng cấp bền 14.9

4.2. Phân loại theo vật liệu sản xuất bu lông: theo cách phân loại này có thể kể đến 2 chủng loại vật liệu:

4.2.1: Bu lông neo móng sản xuât theo vật liệu thép các bon: thư thép CT3, SS400, SC45 (C45), 40Cr, SCM 435, SCM 440..

4.2.2: Bu lông neo móng sản xuất theo vật liệu thép không rỉ: Như vật liệu Inox 201, Inox 304, Inox 316...

4.3 Phân loại theo hình dạng bu lông neo móng.

Theo cách phân loại này chúng ta có thể có Bu lông neo móng dạng thẳng hay dạng chữ I, dạng chữ L, dạng chữ J, dạng chữ JA, dạng chữ LA. Sau đây chúng ta sẽ đi tìm hiểu chi tiết từng loại hình dạng bu lông móng.

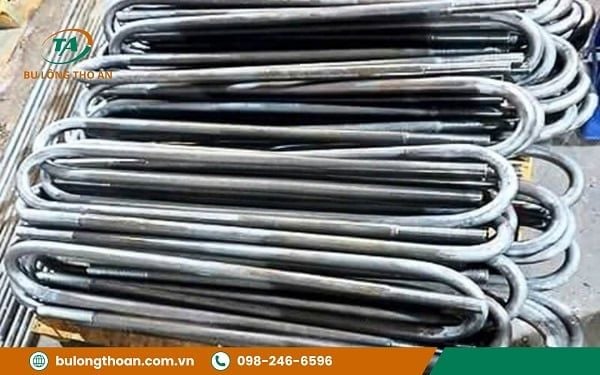

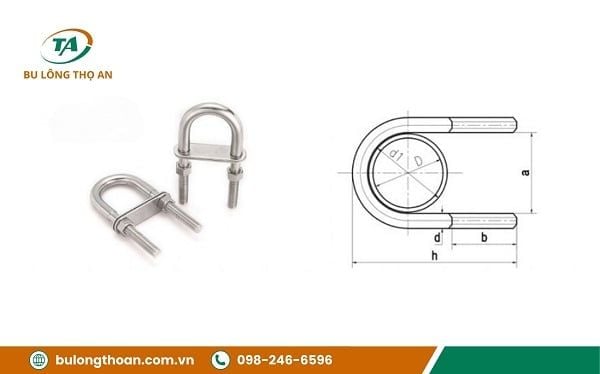

Các loại bu lông neo móng

4.3.1 Bu lông neo móng dạng thẳng (Bolt Type I)

Là dạng bu lông neo móng từ đầu tới cuối bu lông có dạng thẳng, không bẻ móc L hay J...

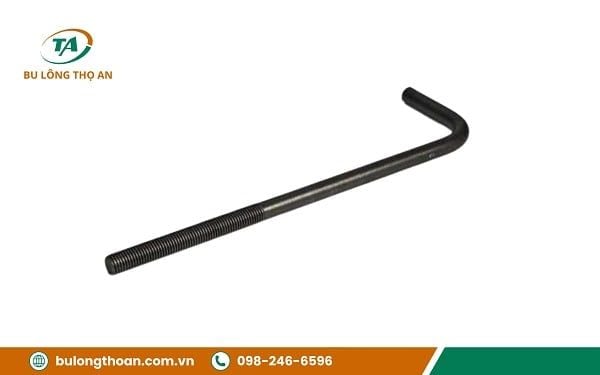

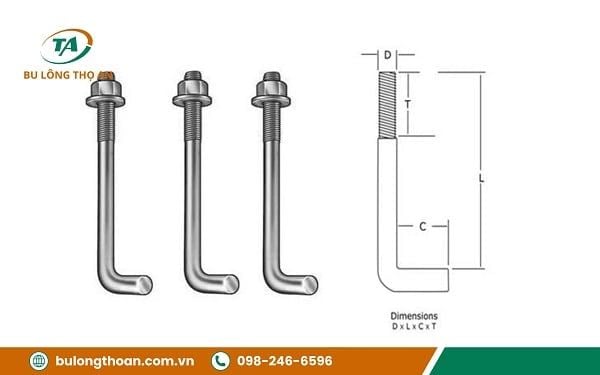

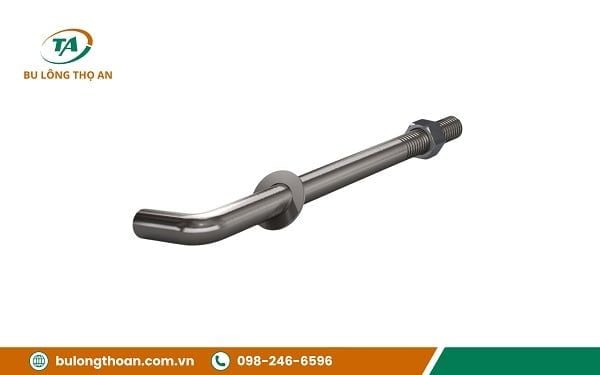

4.3.2 Bu lông neo móng dạng chữ L

Là loại bu lông neo nóng được sử dụng rất phổ biến. Trong đó phần đuôi của bu lông được bẻ cong hình chữ L, có tác dụng tăng cường liên kết giữa bu lông với kết cấu bê tông chống lại lực nhổ với lực kéo phía đầu bu lông với kết cấu bên trên.

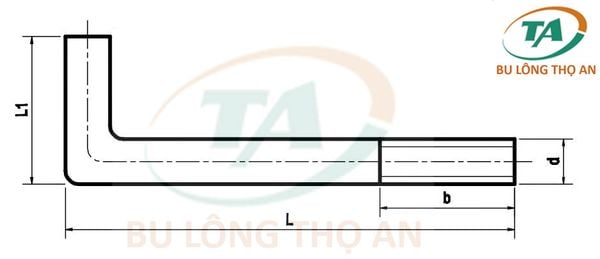

Quy Cách Bu lông neo móng chữ L được sản xuất tại Công ty Bu lông Thọ An:

Bu lông neo móng dạng chữ L

Đường kính	d		b		L1
d	Kích thước	Dung sai	Kích thước	Dung sai	Kích thước	Dung sai
M10	10	±0.2	50	±2	40	±2
M12	12	±0.2	60	±2	50	±2
M14	14	±0.2	70	±2	60	±2
M16	16	±0.2	100	±2	70	±2
M18	18	±0.2	100	±2	70	±2
M20	20	±0.2	100	±2	100	±2
M22	22	±0.2	100	±2	100	±2
M24	24	±0.2	120	±2	120	±2
M27	27	±0.2	150	±3	150	±3
M30	30	±0.2	150	±3	150	±3
Quy cách Bu lông neo móng kiểu L

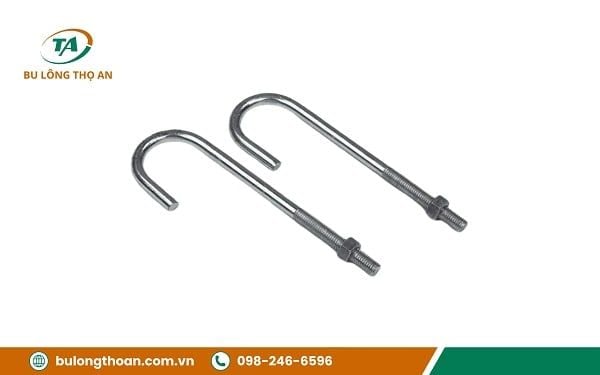

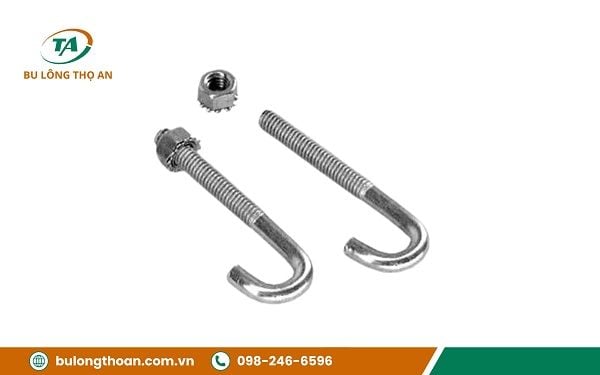

4.3.3: Bu lông neo móng dạng chữ J:

Bu lông neo móng dạng chữ J cùng với bu lông móng dạng chữ L là hai loại bu lông neo móng được sử dụng phổ biến nhất. Phía đuôi của bu lông được bẻ móc hình chữ J có tác dụng tăng cường liên kết giữa bu lông với kết cấu bê tông, chống lại lực nhổ dưới tác dụng của lực kéo phía đầu bu lông với kết cấu bên trên.

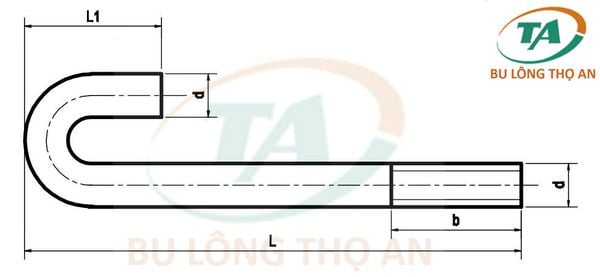

Quy Cách Bu lông neo móng chữ J được sản xuất tại Công ty Bu lông Thọ An:

Bu lông neo móng dạng chữ L

Đường kính	d		b		L1
d	Kích thước	Dung sai	Kích thước	Dung sai	Kích thước	Dung sai
M10	10	±0.2	50	±2	80	±2
M12	12	±0.2	60	±2	100	±2
M14	14	±0.2	70	±2	100	±2
M16	16	±0.2	100	±2	100	±2
M18	18	±0.2	100	±2	120	±2
M20	20	±0.2	100	±2	150	±2
M22	22	±0.2	100	±2	150	±2
M24	24	±0.2	120	±2	150	±2
M27	27	±0.2	150	±3	200	±3
M30	30	±0.2	150	±3	200	±3
Quy cách Bu lông neo móng kiểu J

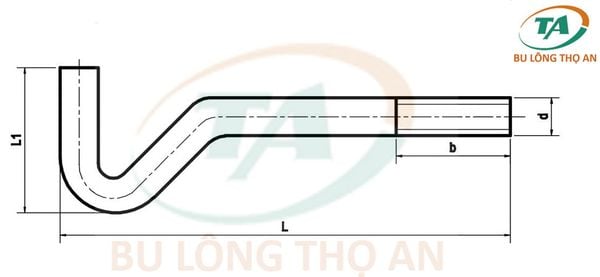

4.3.3: Bu lông neo móng dạng chữ LA

Là loại bu lông mà phía đuôi được uốn móc kiểu chữ LA

Quy Cách Bu lông neo móng chữ LA được sản xuất tại Công ty Bu lông Thọ An:

Bu lông neo móng dạng chữ LA

Đường kính	d		b		L1
d	Kích thước	Dung sai	Kích thước	Dung sai	Kích thước	Dung sai
M10	10	±0.2	50	±2	80	±2
M12	12	±0.2	60	±2	100	±2
M14	14	±0.2	70	±2	100	±2
M16	16	±0.2	100	±2	100	±2
M18	18	±0.2	100	±2	120	±2
M20	20	±0.2	100	±2	150	±2
M22	22	±0.2	100	±2	150	±2
M24	24	±0.2	120	±2	150	±2
M27	27	±0.2	150	±3	200	±3
M30	30	±0.2	150	±3	200	±3
Quy cách Bu lông neo móng kiểu LA

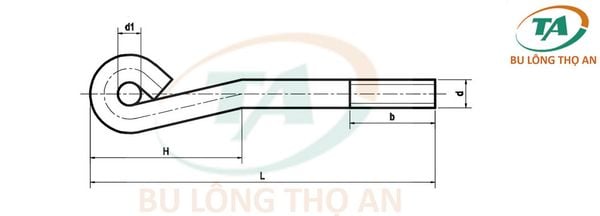

4.3.3: Bu lông neo móng dạng chữ JA

Là loại bu lông mà phía đuôi được uốn móc kiểu chữ JA

Quy Cách Bu lông neo móng chữ JA được sản xuất tại Công ty Bu lông Thọ An:

Bu lông neo móng dạng chữ JA

Đường kính	d		b		h
d	Kích thước	Dung sai	Kích thước	Dung sai	Kích thước	Dung sai
M10	10	±0.2	30	±2	130	±2
M12	12	±0.2	35	±2	150	±2
M14	14	±0.2	35	±2	150	±2
M16	16	±0.2	40	±2	150	±2
M18	18	±0.2	45	±2	170	±2
M20	20	±0.2	50	±2	200	±2
M22	22	±0.2	50	±2	200	±2
M24	24	±0.2	80	±2	200	±2
M27	27	±0.2	80	±3	250	±3
M30	30	±0.2	100	±3	250	±3
Quy cách Bu lông neo móng kiểu JA

5. Quy trình sản xuất Bu lông neo móng tại Thọ An

Bu lông móng là loại bu lông thường có hình dạng, kích thước khác nhau đối với mỗi dự án, công trình. Do đó loại bu lông này thường được sản xuất theo bản vẽ thiết kế của khách hàng. Tại Thọ An, bu lông neo móng không được sản xuất sẵn.

Tùy theo yêu cầu về chủng loại, hình dáng, kích thước, cường độ của Bu lông khi tiếp nhận yêu cầu của khách hàng, từ đó bộ phận sản xuất công ty sẽ áp dụng quy trình sản xuất theo các bước sau đây:\

5.1 Lựa chọn vật liệu.

Lựa chọn vật liệu tuy là một bước khá đơn giản nhưng cũng không kém phần quan trọng nhằm đáp ứng đúng yêu cầu về cường độ của bu lông cũng như tính kinh tế trong việc sản xuất. Việc lựa chọn vật liệu không chính xác có thể dẫn tới toàn bộ công đoạn tiếp theo trở nên vô nghĩa.

Tùy theo yêu cầu về cấp độ bền của bu lông để lựa chọn vật liệu sản xuất phù hợp. Ví dụ Bu lông chỉ yêu cầu cấp độ bền 5.6 thì sẽ lựa chọn vật liệu thép C45 để sản xuất. còn đối với bu lông đòi hỏi đạt cấp độ bền cao như 10.9 thì phải lựa chọn vật liệu tối thiểu từ 40Cr hoặc SCM....

Phân loại vật liệu sản xuất bu lông móng

5.2. pha chế phôi:

Sau khi đã xác đinh được chủng loại thép, Căn cứ quy cách kích thước bu lông, công đoạn lựa chọn đường kính phôi thép để cắt thành các đoạn phôi đảm bảo sản xuất đáp ứng đúng kích thước bản vẽ sẽ được tiến hành.

5.3 Gia công cán ren

Tại Thọ An áp dụng phương pháp sản xuất ren bu lông theo phương pháp cán ren, phương pháp mới này có nhiều ưu điểm hơn so với phương pháp gia công tiện ren trước đây nhờ ren trở nên khỏe hơn so với phương pháp tiện, năng suất cũng cao hơn rất nhiều.

Phôi sau khi được cắt thành từng đoạn đảm bảo theo kích thước bản vẽ sẽ được chuyển qua công đoạn gia công phần chiều dài ren về đường kính nền dưới hình thức tiện hoặc tóp đầu sau đó sẽ được chuyển qua máy để cán ren.

5.4. Gia công uốn móc theo bản vẽ.

Tùy hình dạng bu lông có hình chữ L, chữ J.... sau khi cán ren Bu lông sẽ được chuyển qua một máy chuyên dụng để uốn theo hình dáng thiết kiế.

5.5 Gia công xử lý nhiệt

Đối với các loại bu lông yêu cầu cường độ cao như cấp độ bền 8.8, 10.9... đòi hỏi phải qua công đoạn xử lý nhiệt để đảm bảo cấp độ bền thì Bu lông sẽ được chuyển qua các giai đoạn như tôi, ram..

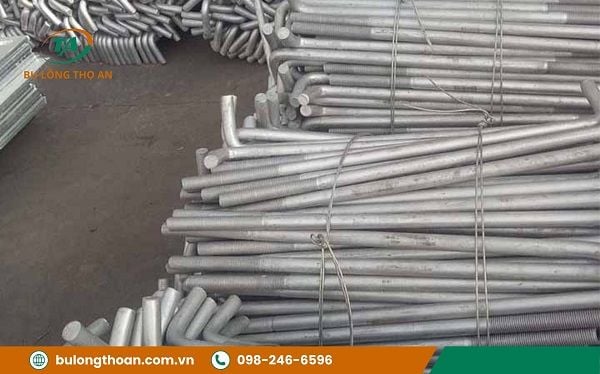

5.6 Xử lý bề mặt:

Đối với các loại bu lông có yêu cầu xử lý bề mặt như mạ điện phân, mạ kẽm nhúng nóng, sơn EPOXY, sau khi đã hoàn thanh các công đoạn trên bu lông sẽ được chuyển sang công đoạn gia công xử lý bề mặt nhằm đáp ứng các môi trường làm việc mà bu lông tham gia.

5.7 Kiểm tra, đóng gói và xuất xưởng.

Tuy mỗi giai đoạn sản xuất đều được yêu cầu kiểm tra trước khi chuyển sang công đoạn tiếp theo, tuy nhiên sau khi hoàn thành toàn bộ công đoạn sản xuất, Bu lông sẽ được kiểm tra tổng thể từ hình dáng, kích thước, cấp độ bền cho đến bề mặt của bu lông bởi bộ phận KCS công ty trước khi bu lông được chuyển qua công đoạn đóng gói và bàn giao tới khách hàng.

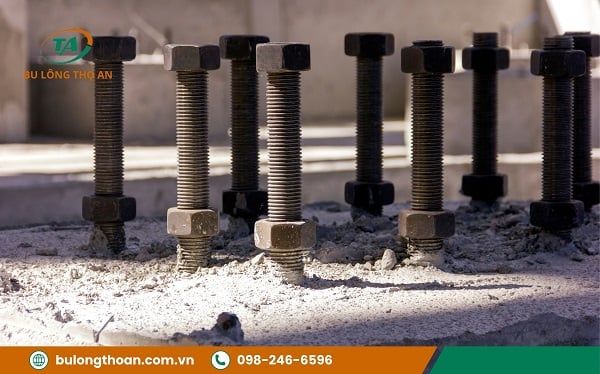

6. Các bước thi công bu lông neo móng

các bước thi công bu lông neo móng

Bước 1: Sử dụng dưỡng bu lông, dùng thép tròn D8 hoặc D10 để cố định tạm các Bu lông móng (Bu lông neo) trong cụm, cụm bu lông với thép chủ trong dầm, cột.

Bước 2: Kiểm tra, định vị tim, cốt trong mỗi cụm và các cụm với nhau theo bản vẽ thiết kế lắp dựng. Sử dụng máy kinh vỹ, máy thủy bình, hoặc máy toàn đạc điện tử để thực hiện (thiết bị đo đạc phải được kiểm định).

Bước 3: Kiểm tra chiều nhô cao của Bu lông móng (Bu lông neo) lên so với cốt +/-0.00m trong bản vẽ thiết kế (thông thường khoảng 100mm).

Bước 4: Bu lông móng (Bu lông neo) phải được đặt vuông góc với mặt phẳng chịu lực thiết kế lý thuyết (có thể là mặt bê tông, mặt bản mã).

Bước 5: Sau khi căn chỉnh xong, cố định chắc chắn các cụm bu lông với thép chủ, với ván khuôn, với nền để đảm bảo bu lông không bị chuyển vị, dịch chuyển trong suốt quá trình đổ bê tông.

Bước 6: Dùng nilon bọc bảo vệ lớp ren Bu lông móng (Bu lông neo) khi đã lắp dựng xong để tránh bị hỏng ren khi đổ bê tông.
