Hướng dẫn thi công lắp đặt bu lông neo​ đúng kỹ thuật

Thi công bu lông neo đúng kỹ thuật không chỉ là yêu cầu bắt buộc trong các công trình xây dựng mà còn là yếu tố then chốt đảm bảo độ bền, an toàn và tuổi thọ của kết cấu thép. Tuy nhiên, trên thực tế, nhiều dự án vẫn gặp phải tình trạng lắp đặt sai kỹ thuật do thiếu hướng dẫn chi tiết hoặc sử dụng vật tư kém chất lượng. Với nhiều năm kinh nghiệm trong lĩnh vực sản xuất và cung cấp bu lông neo, Bulong Thọ An xin chia sẻ đến bạn hướng dẫn thi công bu lông neo đạt chuẩn kỹ thuật, giúp tối ưu hiệu quả thi công, hạn chế sai sót và đảm bảo công trình vận hành ổn định lâu dài.

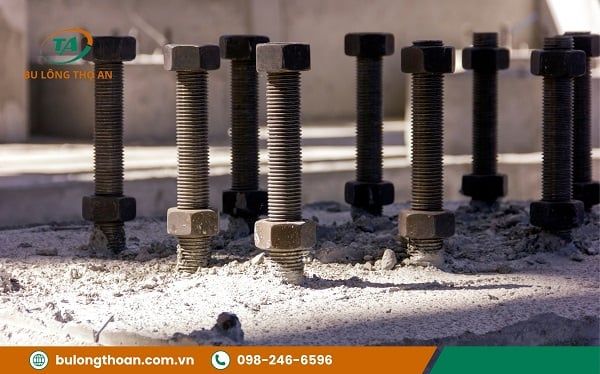

Quy trình lắp đặt bu lông neo móng đúng kỹ thuật

• Bước 1: Chuẩn bị và lựa chọn đúng bulong: Trước khi tiến hành thi công cần chọn đúng loại bu lông. Các yếu tố cần xem xét bao gồm: kích thước bu lông (thường là M16, M20, M24), chiều dài neo, loại vật liệu chế tạo (thép CT3, inox) và tiêu chuẩn kỹ thuật (TCVN, ASTM). Đảm bảo rằng bu lông đáp ứng yêu cầu chịu lực, có chứng chỉ chất lượng đi kèm và phù hợp với bản vẽ thiết kế móng.
• Bước 2: Xác định vị trí lắp đặt: Xác định đúng tâm cột, khoảng cách giữa các bu lông, và cao độ lắp đặt là bước nền tảng trong toàn bộ quy trình. Phải căn cứ vào bản vẽ kỹ thuật để thực hiện định vị trên mặt bằng móng, sau đó sử dụng cốp pha định vị hoặc khung thép tạm để giữ ổn định vị trí bu lông. Mọi sai số về tim, cốt phải nằm trong giới hạn cho phép, thường là ±1-2 mm theo tiêu chuẩn xây dựng.

• Bước 3: Lắp đặt bản mã: Sau khi định vị xong cụm bu lông, tiến hành lắp bản mã thép. Bản mã cần đặt sát mặt cốp pha hoặc sàn móng, đồng thời kiểm tra độ vuông góc giữa bản mã và bu lông. Bản mã phải tiếp xúc đều với mặt bê tông để truyền lực đều lên bề mặt chịu lực.
• Bước 4: Cố định chắc chắn bulong neo: Sử dụng các dây thép để cố định cụm bu lông vào hệ cốt thép chủ của dầm móng hoặc chân cột. Tiến hành kiểm tra lại độ thẳng đứng độ cao nhô ra của bu lông (so với cốt thiết kế), và khoảng cách tim từng cụm bu lông. Độ chênh lệch cho phép thông thường nằm trong khoảng ±0.00m đến ±0.005m,.
• Bước 5: Bọc nilon phần ren bulong: Trước khi đổ bê tông, bọc phần ren của bu lông bằng túi nilon hoặc nắp chụp ren chuyên dụng là bước quan trọng giúp bảo vệ đầu ren khỏi bụi bẩn, nước xi măng hoặc tác động từ vật liệu trộn. Đầu bu lông sạch sẽ sau thi công sẽ giúp việc siết êcu dễ dàng, chính xác và không bị kẹt ren.
• Bước 6: Đổ bê tông: Tiến hành đổ bê tông móng theo đúng mác thiết kế. Khi đổ cần quan sát các cụm bu lông neo. Nếu phát hiện cụm nào có dấu hiệu lệch, lung lay thì phải ngừng đổ, điều chỉnh và cố định lại ngay.
• Bước 7: Kiểm tra lại: Sau khi bê tông đông cứng, tiến hành nghiệm thu toàn bộ cụm bu lông theo các tiêu chí: đúng tim cột, đúng cốt cao độ, độ thẳng đứng và mức độ tiếp xúc với bản mã. Các sai số vượt quá tiêu chuẩn sẽ cần xử lý kỹ thuật hoặc điều chỉnh bản mã ngay để không ảnh hưởng đến công trình.

Các phương pháp thi công bu lông neo phổ biến

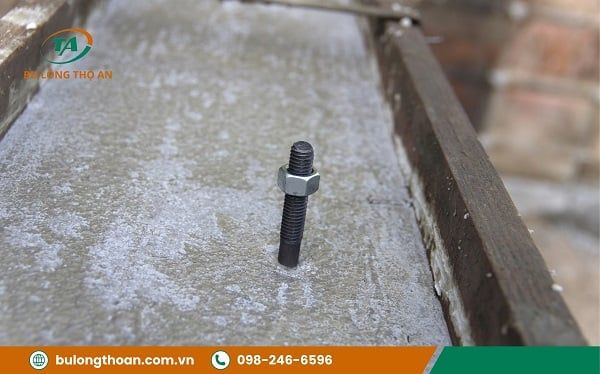

Phương pháp đâm

Phương pháp đâm là một trong những phương pháp thi công bu lông neo phổ biến, thường được áp dụng cho những vị trí không yêu cầu tải trọng lớn hoặc trong các kết cấu tạm thời. Cách thực hiện khá đơn giản: sử dụng búa tay hoặc máy đâm rung chuyên dụng để đưa bu lông neo móng (thường có đường kính nhỏ hơn 25mm) trực tiếp vào bê tông đã đông cứng.

Ưu điểm của phương pháp này là tốc độ thi công nhanh, chi phí thấp, không cần nhiều thiết bị hỗ trợ. Tuy nhiên, kỹ sư thi công cần đặc biệt lưu ý đến độ thẳng đứng của bu lông và vị trí tim chính xác theo bản vẽ kết cấu. Nếu không kiểm soát tốt, bu lông có thể bị nghiêng, sai lệch vị trí hoặc giảm khả năng chịu lực liên kết với bản mã, ảnh hưởng đến tính ổn định của kết cấu cột thép.

Phương pháp khoan lỗ

Phương pháp khoan lỗ là giải pháp được ưa chuộng trong các công trình yêu cầu độ chính xác cao về định vị bu lông neo. Thay vì đâm trực tiếp vào khối bê tông, kỹ sư sẽ sử dụng máy khoan động lực hoặc khoan bê tông công nghiệp để tạo lỗ khoan theo đúng thiết kế kỹ thuật, sau đó đưa bu lông vào lỗ và dùng hóa chất neo để cố định bu lông.

Ưu điểm vượt trội của phương pháp này là:

• Hạn chế tối đa hư hỏng hoặc cong vênh bu lông
• Kiểm soát được chiều sâu và độ thẳng đứng của bu lông
• Đảm bảo liên kết chắc chắn giữa bu lông và bê tông thông qua cơ chế liên kết hóa học

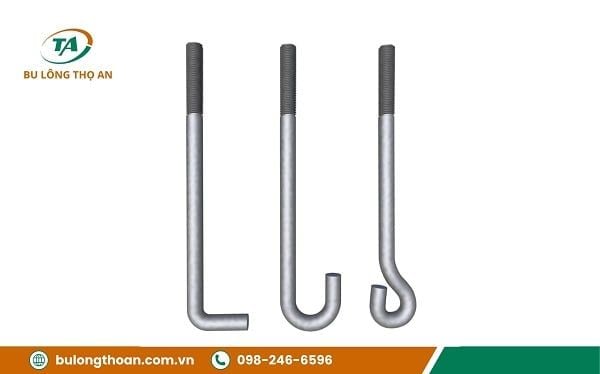

Các lỗi thường gặp và cách khắc phục khi lắp đặt bu lông neo

• Bu lông bị lệch tim so với bản vẽ thiết kế: Là lỗi khá phổ biến trong quá trình thi công bu lông neo móng. Lỗi này thường do người lắp đặt chọn sai loại bu lông hoặc tạo lỗ sai kích thước. Cách khắc phục khá đơn giản, nếu sai lệch nhỏ (<10mm), có thể cắt lại lỗ bản mã hoặc sử dụng bản mã giãn cách để kết nối. Nếu sai lệch lớn, cần gia cố lại bằng thép liên kết phụ hoặc dùng keo.
• Bu lông không đúng cao độ: Trong trường hợp bu lông nhô cao quá, bản mã bị treo, không tiếp xúc đều gây mất ổn định liên kết; nếu thấp quá, không đủ chiều dài ren để siết ecu hoặc bulong không thể xuyên qua bản mã. Thì cách xử lý hiệu quả nhất là thay thế bu lông và bản mã.

• Bu lông nghiêng, không vuông góc với mặt bê tông: Bu lông nghiêng khiến bản mã không thể tiếp xúc hoàn toàn và làm lực kéo nén lệch trục, ảnh hưởng đến khả năng chịu tải của chân cột. Lỗi này thường do không cố định chắc cụm bu lông trước khi đổ bê tông, hoặc do bê tông đổ quá mạnh làm xê dịch khuôn định vị. Nếu góc độ nghiêng lớn buộc phải cắt bỏ và thay mới cụm bulong neo mới.
• Bu lông bị cong, hư ren do va đập trong thi công: Có nhiều nguyên nhân làm bu lông neo bị cong, hư ren như vận chuyển không cần thận, không bọc đầu ren,… Cắt phần ren hư, tiện ren mới là cách xử lý mang tính tạm thời khá hữu dụng với bu lông có độ dài lớn. Ngoài ra, nếu đã cong nặng hoặc ren không khắc phục được thì bạn không nên sử dụng nữa.

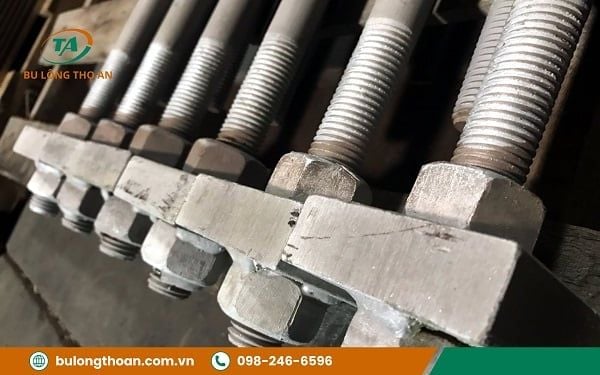

Lưu ý khi thi công bu lông neo bạn cần biết

• Lựa chọn bu lông neo có kích thước phù hợp: Bu lông neo phải phù hợp với lực kéo – nén – xoắn tác dụng trong thiết kế, cũng như tương thích với bản mã móng. Thực tế trên công trường cho thấy nhiều sai sót bắt nguồn từ việc dùng sai loại bulong: đường kính quá nhỏ, chiều dài neo không đủ hoặc sai chủng loại ren. Bạn có thể liên hệ Bulong Thọ An, chúng tôi cung cấp đầy đủ các loại bu lông neo chất lượng cao, đồng thời hỗ trợ tư vấn kích thước và chủng loại theo từng dự án.

• Xác định đúng vị trí lắp đặt: Lỗi lệch tim bu lông so với bản vẽ thiết kế có thể khiến toàn bộ bản mã không lắp được hoặc phải khoan lại. Cần sử dụng các công cụ đo đạc để đạt độ chính xác cao. Sai số cho phép lệch tim bu lông thường dao động trong khoảng ±5mm tùy theo tiêu chuẩn thiết kế và kích thước bản mã.
• Cần cố định cụm bu lông neo khi lắp đặt: Trước khi đổ bê tông móng, toàn bộ cụm bu lông cần được liên kết chắc chắn đảm bảo bu lông đứng thẳng, đúng cao độ và không xê dịch.
• Sau khi lắp đặt cần kiểm tra và căn chỉnh lại: Sau khi cố định và trước khi đổ bê tông, bạn cần kiểm tra lại cao độ bulong, vị trí lắp đặt, độ nghiêng và khoảng cách giữa các bu lông neo.
