Tính toán bu lông neo chân cột chính xác, đúng kỹ thuật

Việc tính toán bu lông neo chân cột chính xác, đúng kỹ thuật không chỉ giúp kết nối cột thép với móng một cách chắc chắn mà còn hạn chế tối đa rủi ro về biến dạng, nứt gãy trong quá trình sử dụng. Đây cũng là khâu bắt buộc trong thiết kế và thi công, yêu cầu người kỹ sư phải nắm rõ các tiêu chuẩn, tải trọng và đặc tính vật liệu. Bài viết dưới đây, Bulong Thọ An sẽ chia sẻ chi tiết về cách tính toán bu lông neo chân cột chuẩn xác, giúp bạn có thêm kiến thức để áp dụng hiệu quả trong thực tế thi công.

Bu lông neo gì là, ứng dụng ở đâu

Bu lông neo trong tiếng Anh gọi là anchor bolt, là một loại bu lông được thiết kế để gắn kết chắc chắn phần móng với các kết cấu thép hay bê tông cốt thép. Điểm đặc trưng của bu lông neo nằm ở hình dạng đầu neo, có thể được uốn thành chữ L, J hoặc để thẳng kiểu I, trong khi đầu còn lại thường được tiện ren để dễ dàng liên kết với đai ốc. Nhờ cấu tạo đặc biệt này, bu lông neo đóng vai trò như một “chân trụ” giữ vững toàn bộ hệ thống kết cấu thép, nhà xưởng tiền chế, cầu cảng hay trụ điện viễn thông.

Trong thực tế xây dựng, bu lông neo được sử dụng để cố định kết cấu thép vào nền bê tông, đảm bảo độ ổn định và an toàn cho công trình. Ví dụ, trong các công trình nhà thép tiền chế, cột điện, cầu đường hay lắp đặt máy móc công nghiệp nặng, bu lông neo chính là chi tiết then chốt giúp móng vững chắc, chịu được tải trọng lớn và chống rung lắc.

>> Xem thêm:

• Bu lông neo chữ J
• Bu lông neo móng dạng JA
• Bu lông neo chữ L

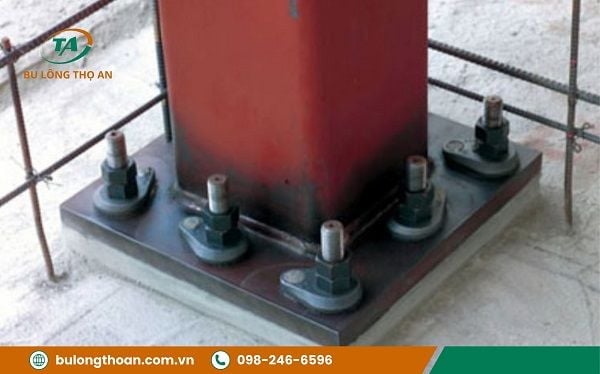

Tạo sao cần tính toán bu lông neo chân cột

Bu lông neo chân cột là chi tiết liên kết then chốt trong kết cấu thép và móng bê tông cốt thép, có nhiệm vụ cố định và truyền tải trọng từ cột xuống nền móng. Khi công trình chịu tác động của lực nén, lực kéo hoặc tải trọng từ máy móc công nghiệp nặng, bu lông neo chính là bộ phận giúp giữ cho toàn bộ kết cấu không bị rung lắc, nghiêng lệch hay mất ổn định. Chính vì vậy, việc tính toán bu lông neo chân cột một cách chính xác về vị trí lắp đặt, số lượng bu lông cần sử dụng và kích thước phù hợp (M16, M20, M24, M30…) đóng vai trò cực kỳ quan trọng.

Nếu quá trình tính toán không được thực hiện đúng theo tiêu chuẩn TCVN, ASTM, JIS, công trình có thể gặp rủi ro: bu lông bị cắt đứt, neo móng bị xô lệch, hoặc thậm chí gây sụp đổ kết cấu. Ngược lại, khi được tính toán kỹ lưỡng, bu lông neo chân cột sẽ đảm bảo độ an toàn, tuổi thọ và khả năng chịu lực lâu dài cho công trình nhà thép tiền chế, nhà xưởng, cầu cảng hay trạm điện.

>> Xem thêm: Tiêu chuẩn thí nghiệm bu lông neo đúng quy định.

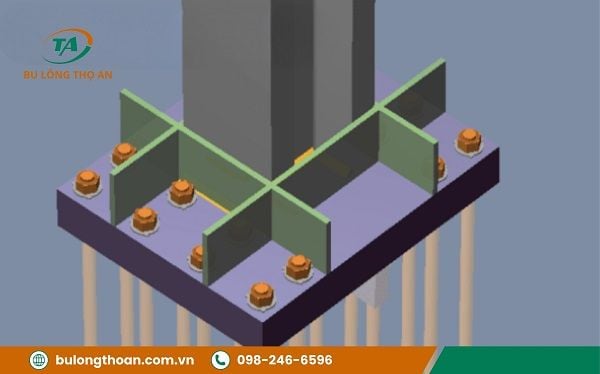

Hướng dẫn cách tính toán bu lông neo chân cột chính xác nhất

Trong thiết kế và thi công kết cấu thép, việc tính toán bu lông neo chân cột đóng vai trò quan trọng vì nó quyết định đến khả năng liên kết và sự ổn định của cả công trình. Nếu lựa chọn sai chiều dài hoặc không xác định đúng khả năng chịu tải, bu lông neo có thể mất tác dụng, gây ảnh hưởng nghiêm trọng đến độ bền của cột thép và nền móng.

Xác định chiều dài bu lông neo

Chiều dài bu lông neo cần được xác định dựa trên nhiều yếu tố thực tế, đặc biệt là độ dày khối bê tông, chiều cao phần ren nổi và độ sâu chôn dưới móng. Công thức thường được sử dụng như sau:

Chiều dài bu lông neo = Độ dày bê tông + Chiều cao phần ren nổi + Độ sâu chôn

Ví dụ: Giả sử bạn thi công một móng bê tông có chiều dày 400 mm, phần ren bu lông neo cần để lộ cao 80 mm, và yêu cầu độ chôn bu lông là 250 mm. Khi đó, chiều dài bu lông neo được tính:

Chiều dài bu lông neo = 400 + 80 + 250 = 730 mm

Tính tải trọng, khả năng chịu lực của bu lông neo

Bên cạnh chiều dài, khả năng chịu lực của bu lông neo cũng là yếu tố quan trọng để đánh giá chất lượng liên kết. Tải trọng thiết kế của bu lông neo thường được tính toán dựa trên cường độ vật liệu, diện tích chịu lực và các hệ số an toàn theo tiêu chuẩn. Công thức phổ biến được áp dụng là:

Nb = (fhb × Abn × γb2) / (γb1 × μ)

Nếu bu lông neo được chế tạo từ thép cấp bền 8.8, đường kính bu lông là M24, diện tích chịu lực Abn khoảng 353 mm², kết hợp với cường độ bê tông B25 và các hệ số an toàn tiêu chuẩn, kỹ sư có thể dễ dàng xác định sức chịu tải tối đa mà bu lông có thể đáp ứng.

Tính số lượng bu lông neo cần

Để đảm bảo khả năng chịu lực và độ an toàn cho công trình, việc tính toán số lượng bu lông neo chân cột là bước cực kỳ quan trọng. Thông thường, bu lông neo được bố trí theo hình vuông, hình chữ nhật hoặc hình tròn, tùy thuộc vào thiết kế của chân cột thép hoặc bê tông. Khoảng cách tối đa giữa hai bu lông neo theo tiêu chuẩn xây dựng là 8 feet (tương đương 1829 mm). Tuy nhiên, đối với các công trình có chiều cao trên 2 tầng, khoảng cách này cần giảm xuống còn tối đa 4 feet (khoảng 1219 mm) để tăng cường độ ổn định cho toàn bộ hệ khung.

>> Tham khảo thêm: Hướng dẫn thi công lắp đặt bu lông neo​ đúng kỹ thuật.

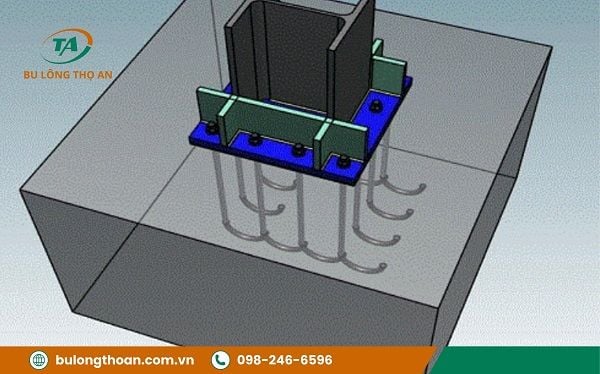

Lưu ý khi tính toán bu lông neo chân cột

Lựa chọn đường kính và chiều dài bu lông neo phù hợp

Một trong những bước quan trọng là xác định đường kính và chiều dài bu lông neo. Đường kính bu lông thường được tính toán dựa trên tải trọng thiết kế, bao gồm tải trọng đứng (N), tải trọng ngang (H) và mô men uốn (M) tác động tại chân cột. Ví dụ, với cột thép trong nhà xưởng chịu tải trọng mái lớn, bu lông neo có thể cần sử dụng loại M24 hoặc M30 để đảm bảo khả năng chịu lực. Bên cạnh đó, chiều dài neo cần đủ lớn để truyền lực xuống khối bê tông móng, thường từ 20d – 25d (d là đường kính bu lông) để hạn chế hiện tượng tuột hoặc nhổ bu lông.

Cần kiểm tra khả năng chịu kéo và chịu cắt

Trong thực tế, bu lông neo không chỉ chịu tải kéo mà còn phải làm việc trong điều kiện có lực cắt tác động. Vì vậy, kỹ sư cần tính toán kiểm tra cả hai trạng thái giới hạn: khả năng chịu kéo (theo cường độ thép bu lông và lực bám dính với bê tông) và khả năng chịu cắt. Chẳng hạn, khi bu lông neo M24 được lắp trong móng cột trục biên, tải trọng ngang gió lớn có thể tạo ra lực cắt đáng kể, nếu không kiểm tra kỹ sẽ dẫn đến phá hoại dạng xé hoặc cắt trượt.

Tính đến các tác động từ bên ngoài

Ngoài tải trọng tính toán thông thường, bu lông neo còn phải đối mặt với các yếu tố ngoại lực như tải trọng gió, tải động đất, dao động máy móc hoặc sai số trong thi công lắp dựng. Khi thiết kế, cần cộng thêm hệ số an toàn và dự phòng cho những tác động này.
