Có mấy loại ren ? Đặc điểm và ứng dụng của từng loại
Ren là một trong những thành phần quan trọng trong cơ khí chế tạo, đóng vai trò quyết định trong việc tạo ra các mối ghép chặt chẽ giữa các chi tiết. Tuy nhiên, không phải ai cũng hiểu rõ có mấy loại ren và đặc điểm của từng loại để lựa chọn đúng trong từng ứng dụng. Trong bài viết này, Bulong Thọ An sẽ giúp bạn tìm hiểu các loại ren phổ biến, phân biệt chúng theo đặc tính kỹ thuật.
Ren là gì

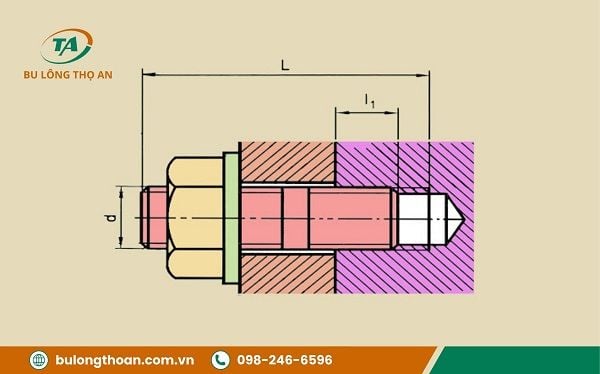

Ren là một dạng mối ghép cơ khí được tạo thành từ các vòng xoắn liên tục trên bề mặt của chi tiết, thường là bu lông hoặc đai ốc. Cấu trúc này giúp liên kết các bộ phận cơ khí một cách chắc chắn và có thể tháo rời khi cần thiết. Ren đóng vai trò quan trọng trong các ngành công nghiệp, từ chế tạo máy, xây dựng đến sản xuất linh kiện điện tử.
Đặc điểm của ren
Profin ren: là hình dạng mặt cắt ngang của ren, quyết định đến tính chất cơ học của mối ghép. Thường thấy các loại profin phổ biến như: tam giác, vuông, thang, răng cưa,..

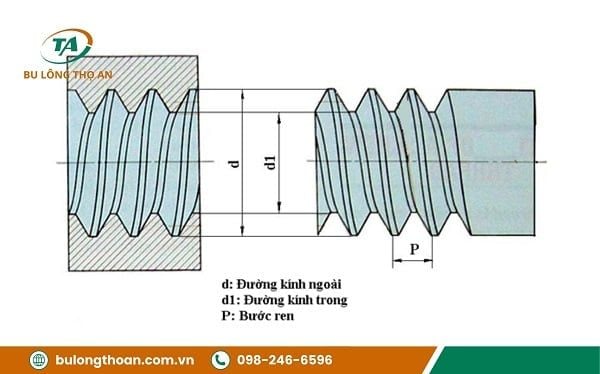

Đường kính ren: sẽ được kí hiệu là d. Có 3 loại chính: Đường kính ngoài sẽ được đo trên đỉnh ren ngoài hoặc trong; Đường kính trong là kích thước nhỏ nhất của ren; Đường kính trung bình là đường kính giữa đường kính ngoài và đường kính trong.
Đầu mối ren: thể hiện số đường ren độc lập trên một chi tiết. Nếu một sản phẩm có nhiều đầu mối, ren có thể di chuyển nhanh hơn khi quay cùng một góc.
Bước ren: Thể hiện khoảng cách giữa hai đỉnh ren kế tiếp nhau, ảnh hưởng đến độ mịn của mối ghép.

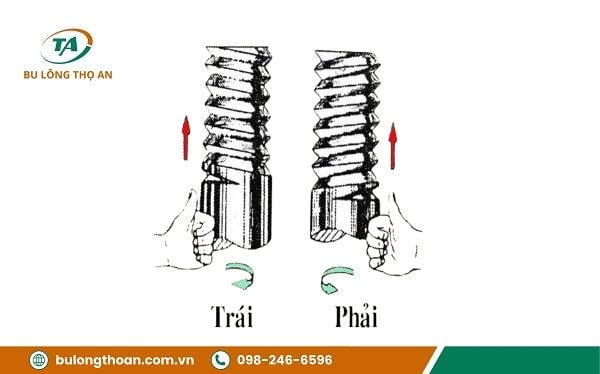

Hướng xoắn của ren: Cho thấy chiều xoắn của ren trên hệ trục, Ren có thể xoắn theo hai hướng: phải và trái. Trong đó: Ren phải, xoay theo chiều kim đồng hồ để siết chặt.; Ren trái: xoay ngược chiều kim đồng hồ, thường dùng trong các bộ phận chống tự tháo lỏng.
>> Tham khảo thêm bài viết: Có mấy loại mối ghép bằng ren.
Có mấy loại ren tất cả
Hiện nay, có nhiều cách phân loại ren khác nhau dựa trên các tiêu chí như hệ đo lường, hình dạng profin ren và vị trí tạo ren. Trong đó, một cách phân loại phổ biến là dựa vào vị trí của ren trên chi tiết, bao gồm ren ngoài và ren trong.
Ren ngoài
Ren ngoài là loại ren được tạo thành trên bề mặt bên ngoài của một chi tiết hình trụ hoặc hình côn. Đây là dạng ren phổ biến thường thấy trên các chi tiết như bu lông, vít, trục ren hoặc ống ren ngoài.
Đặc điểm của ren ngoài:
Được tiện hoặc cán trực tiếp trên bề mặt trụ ngoài của chi tiết.
Có thể thuộc hệ mét hoặc hệ inch tùy vào tiêu chuẩn sử dụng.
Có nhiều loại như ren tam giác, ren vuông, ren hình thang, ren tròn, ren cưa, mỗi loại phù hợp với những ứng dụng cơ khí khác nhau

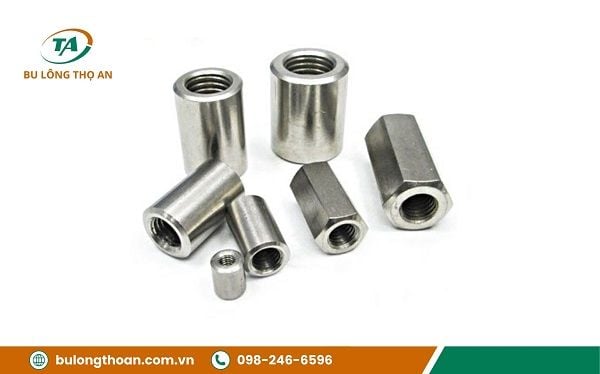

Ren trong
Ngược lại với ren ngoài, ren trong là loại ren được tạo thành trên bề mặt trong của sản phẩm, thường thấy trên đai ốc hoặc các chi tiết máy có lỗ ren. Ren trong đóng vai trò quan trọng trong việc tạo liên kết chặt chẽ với ren ngoài, giúp đảm bảo độ chắc chắn của mối ghép cơ khí.
Đặc điểm của ren trong:
Được gia công bằng phương pháp khoan, taro, hoặc tiện ren bên trong chi tiết.
Cũng có thể thuộc hệ mét hoặc hệ inch theo tiêu chuẩn chế tạo.
Có cùng các loại hình dạng ren như ren tam giác, ren vuông, ren hình thang, ren tròn, ren cưa.

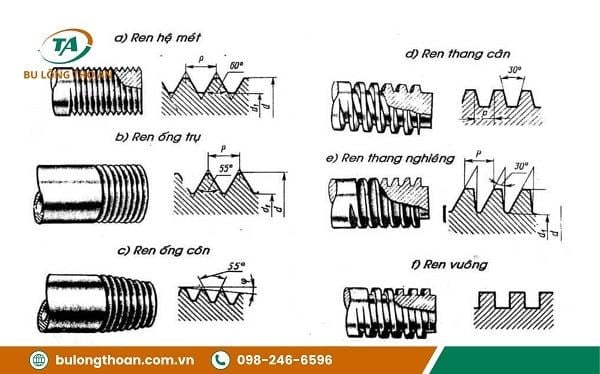

Có mấy kiểu ren
Ren tròn
Ren tròn (Round Thread) có profin ren là đường cong tròn, giúp giảm ứng suất tập trung và tăng độ bền của mối ghép. Loại ren này thường được sử dụng trong các bộ phận có yêu cầu chịu tải trọng động cao, chống mài mòn tốt và dễ gia công. Dễ thấy nhất là những sản phẩm như thanh ren, guzong,...
Đặc điểm của ren tròn:
Profin ren có hình cung tròn, giúp phân bố lực đều và tránh hiện tượng nứt gãy do ứng suất tập trung.
Được thiết kế để đảm bảo khả năng chịu tải trọng lớn và khả năng tự làm sạch trong quá trình hoạt động.
Áp dụng trong các hệ thống đường ống chịu áp lực cao và môi trường ăn mòn.
Ren vuông
Tiếp đến chúng ra có ren vuông, loại ren có phần Profin hình vuông với góc đỉnh 90°, giúp giảm lực cản khi chuyển động trượt. Thiết này giúp ren vuông tối ưu hóa khả năng truyền lực và giảm ma sát giữa các bề mặt tiếp xúc. Nhờ đó mà chúng mang đến hiệu suất cao hơn so với các loại ren khác, thường dùng trong các cơ cấu truyền động và nâng hạ.
Ren răng cưa
Ren răng cưa (Buttress Thread) có một mặt nghiêng và một mặt gần như vuông góc, góc ở đỉnh 30° hoặc 45°, tùy theo tiêu chuẩn thiết kế. Sở hữu mặt có góc nghiêng lớn Giúp tối ưu hóa khả năng chịu tải một chiều. Ren răng cưa thường được thiết kế trên những sản phẩm dùng trong hệ thống máy ép, hệ thống tải,... do chúng có khả năng chịu tải, truyền động tốt.
Ren ống
Ren ống là một trong những kiểu ren phổ biến dùng để kết nối các hệ thống đường ống dẫn nước, khí, hoặc dầu. Ren ống có dạng hình trụ hoặc hình côn giúp đảm bảo độ kín khít khi lắp ráp. Đặc điểm nổi bật của ren ống tạo lực siết chặt khi vặn, rất phù hợp cho các ứng dụng trong công nghiệp đường ống hoặc hệ thống cấp thoát nước.
Ren hình thang
Ren hình thang là kiểu ren đặc biệt với tiết diện ren dạng hình thang, mang lại khả năng chịu lực cao và truyền động hiệu quả. Khác với các kiểu ren khác, ren hình thang có bước ren lớn hơn, giúp tăng độ bền và giảm ma sát khi vận hành. Tuy vẫn có thiết kế góc ở đỉnh 30 độ nhưng bước ren lớn giúp chúng có khả năng chịu lực tốt hơn đa số các loại ren.
Các hệ ren phổ biến
Ren hệ inch
Ren hệ inch thường được biết đến với tên gọi ren Unified hoặc ren Anh, là loại ren phổ biến ở các quốc gia sử dụng hệ đo lường Anh như Hoa Kỳ. Được xây dựng dựa trên đơn vị inch, hệ ren này tuân theo Unified Thread Standard (UTS).
Đặc điểm nổi bật của ren hệ inch là số lượng ren trên mỗi inch (TPI - Threads Per Inch), ví dụ, ren UNC có ít TPI hơn, mang lại độ bền cao, trong khi ren UNF với TPI lớn hơn phù hợp cho các kết nối cần độ chính xác.
Ren hệ mét

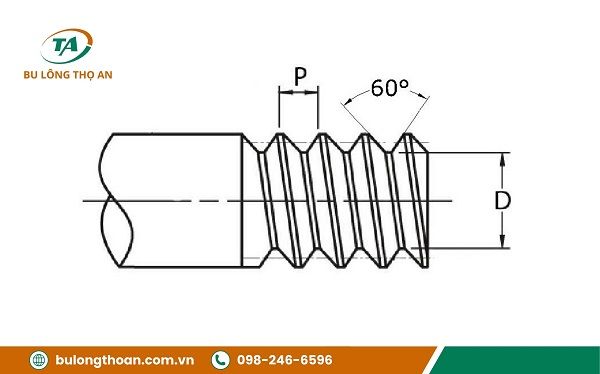

Ren hệ mét ( kí hiệu M ) là hệ ren tuân thủ tiêu chuẩn ISO với các thông số đo bằng milimet, là hệ ren được sử dụng rộng rãi trên toàn cầu, đặc biệt tại các quốc gia áp dụng hệ đo lường mét như Việt Nam. Điểm khác biệt của ren hệ mét nằm ở bước ren (pitch) – khoảng cách giữa hai ren liên tiếp, ví dụ, bu lông M8 có đường kính 8mm và bước ren tiêu chuẩn 1.25mm. Ngoài ra, ren hệ mét sẽ được thiết kế với phần profin có góc ở đỉnh là 60 độ.
Ren hệ mét được ứng dụng phổ biến trong cơ khí chế tạo, điện tử, và xây dựng toàn cầu. Từ các ốc vít nhỏ trong thiết bị điện tử đến các chi tiết lớn trong máy móc công nghiệp, ren hệ mét mang lại sự linh hoạt và chính xác.
Ứng dụng của ren đối với bu lông, đai ốc
Trong ngành xây dựng: Như bạn cũng đã biết bu lông, đai ốc hay các loại vít đều là sản phẩm được sử dụng rất phổ biến trong ngành xây dựng. Tất cả là nhờ thiết kế ren, điều này giúp tạo ra các mối ghép chắc chắn, chịu được tải trọng lớn và các điều kiện môi trường khắc nghiệt.
Trong lĩnh vực công nghiệp, ren được sử dụng trong máy móc, thiết bị sản xuất và hệ thống truyền động. Bu lông ren hệ inch và ren hệ mét thường được áp dụng để đảm bảo truyền tải lực lớn và có độ bền cao. Đặc biệt, trong các ngành công nghiệp nặng như chế tạo ô tô, hàng không, và sản xuất thiết bị cơ khí, việc lựa chọn ren phù hợp đóng vai trò quan trọng để đảm bảo độ an toàn và chính xác trong vận hành.
Trong cuộc sống hàng ngày, ren xuất hiện trong nhiều thiết bị gia dụng, đồ nội thất và phương tiện giao thông. Từ những chiếc ghế, bàn, giường cho đến xe máy, xe đạp, ren giúp cố định các bộ phận lại với nhau một cách an toàn.
Trên đây là bài viết chi tiết về chủ đề Ren là gì, có mấy loại mà Bulong Thọ An muốn gửi đến bạn. Nếu bạn có bất kỳ thắc mắc nào về vấn đề trên hãy liên hệ với chúng tôi qua hotline: 0982466596 để nhận được báo giá chính xác nhất nhé.
