Cùm U vuông - Ubolt vuông chất lượng cao độ bền 20 năm

Giá cùm chữ U vuông mới nhất 2025

Mức giá trên chỉ mang tính chất tham khảo. Giá u bolt vuông thực tế sẽ phụ thuộc vào sự thay đổi của thị trường cũng như các loại thuế VAT. Liên hệ tới Bu lông Thọ An để được chuyên viên tư vấn báo giá sớm nhất.

Thông số kỹ thuật của cùm U vuông ( U bolt vuông )

• Đường kính: Cùm U vuông sẽ được sản xuất với chuẩn đường kính M6, M8, M10, M12, M14, M16, M18, M20, M22, M24,..

• Chất liệu sản xuất: Làm từ thép cacbon, thép hợp kim, thép không gỉ mác thép SUS 304, SUS 316.

• Bề mặt mạ; Mạ kẽm nhúng nóng, mạ kẽm điện phân hoặc sơn chống gỉ

• Tiêu chuẩn sản xuất: Được sản xuất theo chuẩn quốc tế DIN 3570 A

• Cấp bền: Cấp bền từ 5.8 đến 8.8.

• Tên gọi khác: Nhiều người quen thuộc nhất với cách gọi bu lông chữ U vuông ( hay U bolt  theo tiếng anh ) hoặc cùm chữ U vuông.

Thế nào là cùm U vuông

Cùm U vuông là một dạng đặc biệt của bu lông chữ U, được thiết kế với phần thân có hình dạng vuông thay vì hình cong tròn như các loại cùm U truyền thống. Về bản chất, đây vẫn là một phụ kiện cơ khí siết chặt được sử dụng phổ biến trong các hệ thống kết cấu như lắp đặt ống thép, cố định ty ren, hoặc treo hệ thống điện nước trên cao.

Điểm khác biệt quan trọng nằm ở phần hình học thân cùm hai nhánh song song và góc bo vuông vức giúp cùm ôm sát các tiết diện có mặt phẳng hoặc vuông góc như ống hộp vuông, thanh thép chữ I hoặc các khung kết cấu vuông.

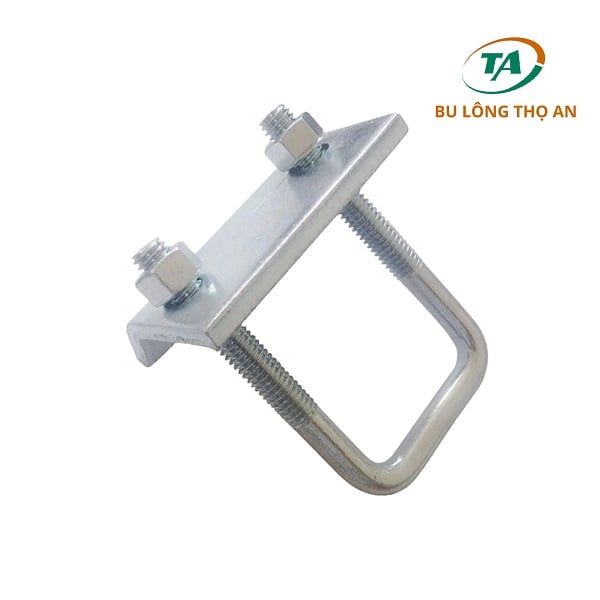

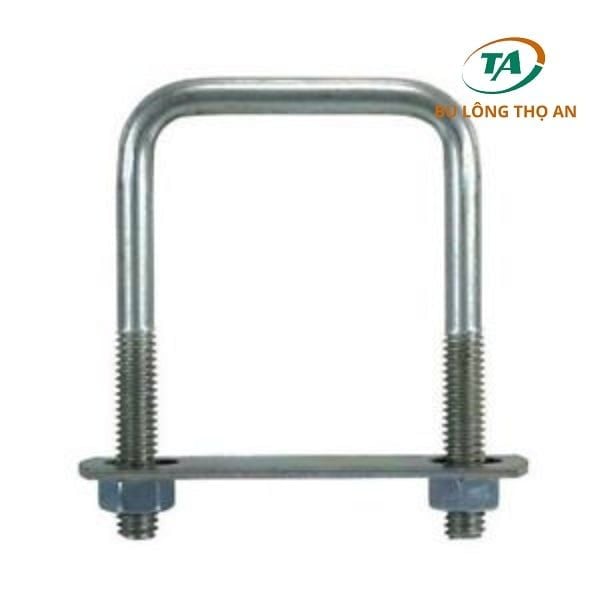

Đặc điểm cấu tạo của cùm chữ U vuông

Loại bu lông đặc biệt này sẽ có cấu tạo gồm những phần sau:

• Phần thân chính: là bộ phận quan trọng nhất, thường được chế tạo từ thép carbon hoặc inox không gỉ như SUS 201, SUS 304 nhằm đảm bảo độ bền cơ học cao và khả năng chống ăn mòn vượt trội. Với thiết kế vuông góc, phần thân giúp cùm không bị xoay khi chịu tải trọng, đặc biệt hữu ích trong các hệ thống ống vuông hoặc khung giàn kim loại.

• Hai đầu của cùm được tiện ren ngoài: là phần kết nối chủ lực với các phụ kiện đi kèm như đai ốc, long đen, hoặc ty ren. Phần ren này được gia công chính xác với bước ren chuẩn M6, M8, M10… tuỳ theo kích thước cùm, giúp đảm bảo khả năng kết nối chắc chắn

• Đai ốc và vòng đệm: là những bộ phận không thể thiếu trong cấu tạo cùm U vuông. Vòng đệm có tác dụng phân tán lực siết đều lên bề mặt vật liệu, giúp giảm ma sát và ngăn tình trạng trượt ren hoặc lỏng bu lông khi có rung động. Trong khi đó, đai ốc sẽ thực hiện vai trò siết và khóa chặt cùm vào vị trí cần giữ. Một bộ cùm U vuông chất lượng thường sẽ đi kèm với đai ốc và long đen để tăng độ chắc chắn.

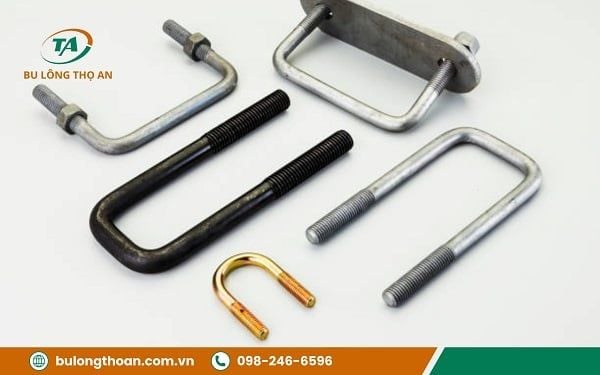

Các loại cùm chữ U vuông thông dụng nhất

Cùm chữ U vuông Inox

Cùm chữ U vuông Inox là lựa chọn hàng đầu cho những công trình yêu cầu độ bền vượt trội và khả năng chống ăn mòn tuyệt đối. Có 2 loại cùm U Inox phổ biến đó là loại làm từ Inox 304 và Inox 316.

Inox 304 là dòng được ứng dụng rộng rãi nhất vì cân bằng tốt giữa hiệu suất và chi phí. Trong khi đó, Inox 316 với thành phần Molybdenum giúp tăng cường khả năng chống axit và muối biển, thích hợp cho các công trình cấp cao hoặc hệ thống đường ống công nghiệp chịu ăn mòn nặng. Với cấu tạo bằng thép không gỉ austenitic, những loại cùm U vuông này không chỉ đảm bảo tính thẩm mỹ mà còn đáp ứng các tiêu chuẩn cơ khí quốc tế như DIN, ISO.

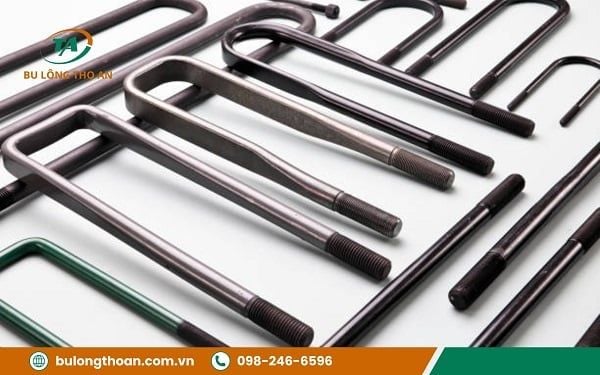

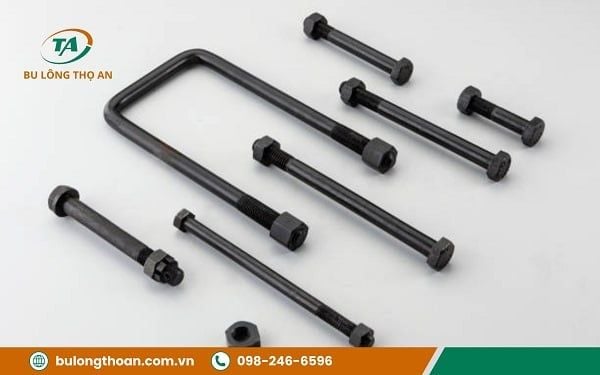

Cùm U vuông thép cacbon

Nếu công trình cần một giải pháp có cường độ chịu lực cao nhưng vẫn đảm bảo tính kinh tế, cùm chữ U vuông bằng thép cacbon sẽ là lựa chọn đáng cân nhắc. Với cấp độ bền thường nằm trong khoảng 5.6 đến 8.8, loại cùm này thích hợp cho các hệ thống cố định yêu cầu tải trọng lớn như kết cấu thép, khung dầm, hoặc giá đỡ ống chịu rung động.

Một ưu điểm khác là khả năng chịu nhiệt tốt, giúp cùm hoạt động ổn định trong môi trường có nhiệt độ cao. Tuy nhiên, do bản chất thép cacbon không có khả năng chống oxy hóa tốt, nên dù có được mạ kẽm bề mặt, sản phẩm vẫn có thể bị gỉ sét theo thời gian, đặc biệt trong điều kiện độ ẩm cao hoặc môi trường hóa chất ăn mòn.

Cùm U vuông thép mạ

Cùm U vuông thép mạ là loại phụ kiện được sản xuất từ thép hợp kim và phủ thêm một lớp kẽm mạ điện phân hoặc kẽm nhúng nóng để tăng cường khả năng chống rỉ sét. Ưu điểm lớn của cùm U mạ kẽm là khả năng chịu lực khá tốt, độ cứng cao và dễ thi công. Tuy nhiên, khả năng chống ăn mòn của nó không thể sánh với Inox đặc biệt khi sử dụng lâu dài trong môi trường ẩm ướt hoặc ngoài trời. Do đó, nếu dự án thi công có tiếp xúc nhiều với nước, độ ẩm cao hay gần biển, bạn nên ưu tiên sử dụng loại cùm Inox 304 hoặc 316 để đảm bảo tuổi thọ và an toàn vận hành.

Ưu điểm nổi bật của cùm U vuông

Đa dạng chủng loại, kích thước

Trên thị trường hiện nay, bạn có thể dễ dàng tìm thấy các dòng cùm U vuông làm từ inox 304, inox 316, thép cacbon, hoặc thép mạ kẽm nhúng nóng tất cả đều được sản xuất theo tiêu chuẩn quốc tế như DIN 3570 hay ASTM A193. Kích thước đa dạng từ M6 đến M20 giúp kỹ sư và đơn vị thi công dễ dàng lựa chọn phù hợp với từng loại ống thép, thanh ren hoặc kết cấu cần siết chặt. Ví dụ, trong hệ thống cố định đường ống công nghiệp, các loại cùm U vuông mạ kẽm M12 thường được dùng để gia cố chắc chắn, đảm bảo độ ổn định và giảm rung lắc.

Thiết kế hình chữ U mang lại khả năng ứng dụng cao hơn thiết kế tròn

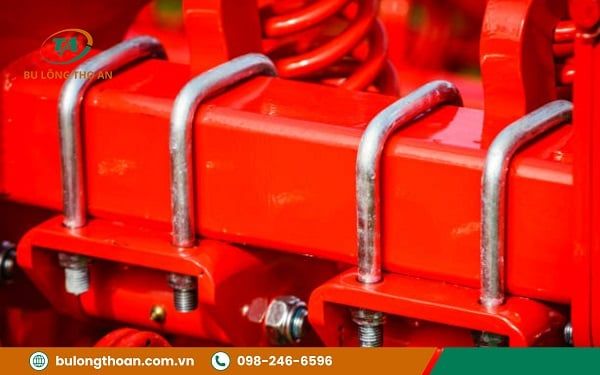

Không giống như các loại cùm chữ U tròn truyền thống chỉ phù hợp với ống hình trụ, cùm U vuông với thiết kế góc cạnh lại tỏ ra hiệu quả hơn trong việc siết chặt các khối vật liệu có tiết diện vuông hoặc phẳng như khung sắt, hộp kỹ thuật, máng cáp hay các cấu kiện dạng hộp trong xây dựng.

Đặc biệt, phần ren hai đầu giúp thao tác siết bu lông nhanh chóng, tăng cường độ bám chắc giữa các bề mặt vật liệu. Nhờ vào thiết kế này, cùm U vuông không chỉ linh hoạt hơn mà còn tối ưu cho các yêu cầu thi công hiện đại.

Độ bền và khả năng chịu lực cao

Với cấp bền cơ học phổ biến từ 5.6 đến 8.8, cùm U vuông có thể đáp ứng tốt yêu cầu về độ bền kéo, lực siết trong các hệ thống chịu tải trọng lớn. Chẳng hạn, trong thi công nhà xưởng thép tiền chế hoặc hệ thống khung giàn chịu lực, việc sử dụng cùm U vuông thép mạ kẽm hoặc thép hợp kim có cấp bền 8.8 giúp tăng cường độ an toàn và tuổi thọ kết cấu.

Thêm vào đó, nếu được xử lý bề mặt bằng mạ kẽm nhúng nóng hoặc sử dụng inox, cùm U vuông còn có khả năng chống oxy hóa tốt, hạn chế gỉ sét ngay cả trong môi trường có độ ẩm cao hoặc tiếp xúc với hóa chất nhẹ.

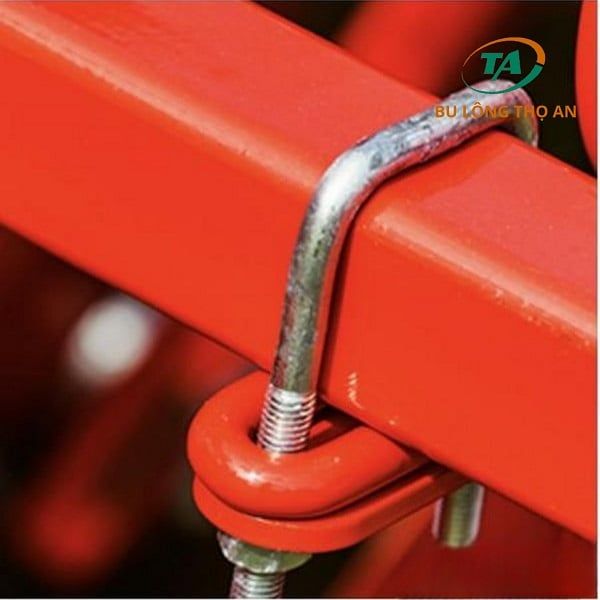

Hướng dẫn sử dụng bu lông chữ U ( cùm U ) vuông đúng kỹ thuật

Việc lắp đặt cùm chữ U vuông khá đơn giản, chúng sẽ bao gồm những bước dưới đây:

• Bước 1: Lựa chọn loại cùm chữ U vuông có kích thước phù hợp: Cần xác định chính xác kích thước vật thể cần cố định – như đường kính ống vuông, thanh hộp thép hay máng cáp. Từ đó, lựa chọn bu lông chữ U vuông có kích thước tương ứng, đảm bảo độ khít vừa đủ để ôm chặt vật liệu mà không gây móp méo hay tạo lực dư thừa.

• Bước 2: Tháo đai ốc, long đen và cố định vào vật liệu: Sau khi đã chọn đúng loại cùm U phù hợp, bước tiếp theo là tháo rời các phụ kiện đi kèm như đai ốc và long đen khỏi hai đầu của bu lông. Đặt bu lông chữ U vuông ôm quanh bề mặt vật cần cố định.

• Bước 3: Tiếp đến lắp đai ốc và long đen: Khi bu lông đã được định vị đúng vị trí, tiến hành lắp lại long đen vào từng đầu chân ren để tăng khả năng phân bổ lực siết đều trên bề mặt tiếp xúc. Tiếp đó, vặn đai ốc vào bằng tay ở cả hai đầu cho đến khi tiếp xúc với long đen.

• Bước 4: Siết đến khi kết cấu chặt: Sau cùng, sử dụng cờ lê, mỏ lết hoặc súng siết bu lông để siết chặt hoàn toàn. Lưu ý siết đều cả hai bên để tránh lệch trục hoặc gây áp lực không đều.
