Tìm hiểu về bảng tra lực siết bu lông Inox mới nhất 2025
Với những người chưa có kinh nghiệm thi công bu lông Inox đều mắc lỗi siết bulong không đỉ lực hoặc quá lực. Điều này xảy ra do không xác định được lực siết hợp lý. Hãy cùng Bulong Thọ An tìm hiểu về cách đọc bảng tra lực siết bu lông Inox và cách đo lực siết đúng chuẩn, tham khảo để biết thêm thông tin nhé.
Lực siết bulong là gì
Lực siết bulong là một yếu tố quan trọng để tính lực giữa các bộ phận cơ khí được kết nối bằng bulong. Khi siết bulong, một lực xoắn được áp dụng để tạo ra một sự kết nối chắc chắn giữa các thành phần, giúp chúng gắn kết với nhau một cách vững chắc và an toàn. Mục tiêu chính của việc siết bulong đúng cách là đảm bảo độ bền và độ ổn định của các mối ghép, tránh tình trạng lỏng lẻo hay hư hại do lực tác động không đều.
Bu lông Inox 316
Để đảm bảo một kết nối vững chắc, lực siết phải được tính toán chính xác, tùy thuộc vào nhiều yếu tố như loại vật liệu, kích thước của bulong, và yêu cầu kỹ thuật của công trình. Lực siết quá mạnh hoặc quá yếu đều có thể dẫn đến những vấn đề nghiêm trọng. Nếu lực siết quá mạnh, nó có thể làm hư hỏng bulong hoặc làm biến dạng các bộ phận kết nối. Ngược lại, lực siết quá yếu có thể khiến mối ghép không đủ chắc chắn, dẫn đến tình trạng lỏng lẻo hoặc thậm chí là sự cố khi vận hành.
Lực siết của bulong Inox bị ảnh hưởng bởi các yếu tố
Lực siết của bulong inox không chỉ đơn giản là việc áp dụng mô-men xoắn để siết chặt các mối ghép mà còn phụ thuộc vào nhiều yếu tố kỹ thuật Các yếu tố quan trọng có thể ảnh hưởng đến lực siết của bulong inox bao gồm đường kính của bulong và cấp độ bền của bulong. Trong đó,
Đường kính của bulong: Đường kính của bulong có tác động rõ rệt đến khả năng chịu tải và khả năng siết chặt mối ghép. Bulong có đường kính lớn yêu cầu một mức mô-men xoắn cao hơn để đảm bảo lực siết đúng mức, đồng thời cũng cần công cụ siết có lực xoắn mạnh mẽ hơn.
Cấp độ bền của bulong: Cấp độ bền của bulong inox cũng là một yếu tố không thể thiếu khi xác định lực siết phù hợp. Các loại bulong inox có cấp bền cao hơn sẽ yêu cầu lực siết lớn hơn để đạt được mức độ chặt chẽ cần thiết mà không gây ra hư hỏng cho bulong hay các mối ghép.

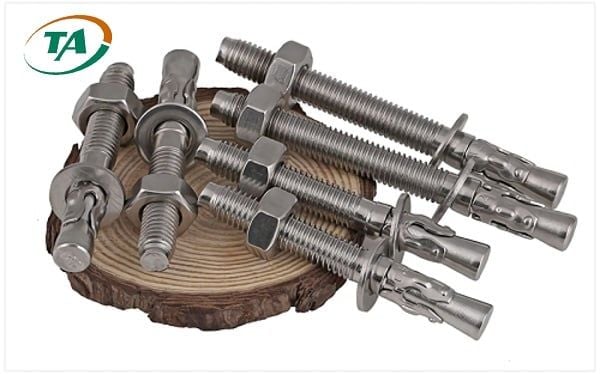

Bu lông Inox
Tiêu chuẩn lực siết của bulong Inox
Mỗi loại bulong inox có một mức lực siết cụ thể, được xác định dựa trên các tiêu chuẩn kỹ thuật và yêu cầu ứng dụng. Một trong những tiêu chuẩn có quy định về lực siết của bulong inox chính là tiêu chuẩn TCVN (Tiêu chuẩn Việt Nam). Tiêu chuẩn này liên quan đến các ứng dụng cơ khí và xây dựng. Giúp xác định lực siết phù hợp cho từng loại bulong inox trong các công trình dân dụng, công nghiệp và cơ khí.
Ngoài tiêu chuẩn trong nước, các loại bulong được sản xuất theo tiêu chuẩn quốc tế cũng có những chuẩn lực siết riêng biệt. Các tiêu chuẩn quốc tế như ISO (Tổ chức Tiêu chuẩn hóa Quốc tế), ASTM và DIN quy định mức mô-men xoắn cho các loại bulong inox. Những tiêu chuẩn này thường xuyên được cập nhật để đảm bảo tính phù hợp và an toàn cho các công trình trên toàn cầu.
Cách tính lực siết bulong đúng chuẩn nhất
Như đã đề cập ở trên lực siết của bulong bị ảnh hưởng bởi 2 yếu tố chính đó là kích thước và cấp bền của bulong. Và để có thẻ tính được lực siết của bulong bạn cần tính được kích thước của chúng. Bạn có thể sử dụng công thức sau để tính kích thước:
S = 1.5d
Trong đó: d: là Đường kính tiêu chuẩn của bulong
S: là Kích thước của đai ốc
Sau khi tính ra được kích thước của bulong bạn có thể dựa vào bảng dưới đây để kiểm tra lực siết của chúng.
Bảng tra lực siết bulong Inox mới nhất 2024
Dưới đây là bản tra lực siết của bulong Inox. Khi tra lực siết bạn cần nắm được đường kính của bulong, kích thước đai ốc và cấp bền của bulong. Bởi đây là những chỉ số sẽ giúp bạn xác định được chính xác lực siết của bulong.
Loại | Đầu lục nổi | Đầu lục chìm | Cấp độ bền của Bu lông | |||||
4.8 | 5.8 | 6.8 | 8.8 | 10.9 | 12.9 | |||
M3 | 5.5 | 2.5 | 0.64 | 0.8 | 0.91 | 1.21 | 1.79 | 2.09 |
M4 | 7 | 3 | 1.48 | 1.83 | 2.09 | 2.78 | 4.09 | 4.79 |
M5 | 8 | 4 | 2.93 | 3.62 | 4.14 | 5.5 | 8.1 | 9.5 |
M6 | 10 | 5 | 5 | 6.2 | 7.1 | 9.5 | 14 | 16.4 |
M8 | 13 | 6 | 12.3 | 15.2 | 17.4 | 23 | 34 | 40 |
M10 | 16 | 8 | 24 | 30 | 34 | 46 | 67 | 79 |
M12 | 18 | 10 | 42 | 52 | 59 | 79 | 116 | 136 |
M14 | 21 | 12 | 67 | 83 | 95 | 127 | 187 | 219 |
M16 | 24 | 14 | 105 | 130 | 148 | 198 | 291 | 341 |
M18 | 27 | 14 | 145 | 179 | 205 | 283 | 402 | 471 |
M20 | 30 | 17 | 206 | 254 | 291 | 402 | 570 | 667 |
M22 | 34 | 17 | 283 | 350 | 400 | 552 | 783 | 917 |
M24 | 36 | 19 | 354 | 438 | 500 | 691 | 981 | 1148 |
M27 | 41 | 19 | 525 | 649 | 741 | 1022 | 1452 | 1700 |
M30 | 46 | 22 | 712 | 880 | 1005 | 1387 | 1969 | 2305 |
M33 | 50 | 24 | 968 | 1195 | 1366 | 1884 | 2676 | 3132 |
M36 | 55 | 27 | 1242 | 1534 | 1754 | 2418 | 3435 | 4020 |
M39 | 60 | 1614 | 1994 | 2279 | 3139 | 4463 | 5223 | |
M42 | 65 | 32 | 1995 | 2464 | 2816 | 3872 | 5515 | 6453 |
M45 | 70 | 2497 | 3085 | 3525 | 4847 | 6903 | 8079 | |
M48 | 75 | 36 | 3013 | 3722 | 4254 | 5849 | 8330 | 9748 |
M52 | 80 | 3882 | 4795 | 5480 | 7535 | 10731 | 12558 | |
M56 | 85 | 41 | 4839 | 5978 | 6890 | 9394 | 13379 | 15656 |
M60 | 90 | 6013 | 7428 | 8490 | 11673 | 16625 | 19455 | |
M64 | 95 | 46 | 7233 | 8935 | 10212 | 14041 | 19998 | 23402 |
Cách đọc bảng trên cũng không quá khó khăn bạn chỉ cần xác định được đường kính bulong và tính kích thước đai ốc ( theo công thức ở trên ). Tiếp đó đối chiếu kết quả với thông số có trong bảng, và tìm đến cột cấp bền của bulong là có thể xác định được lực siết của chúng.
Ví dụ: Loại bulong có đường kính M20 (20mm) sẽ sử dụng ê cu có kích thước 30mm. Cấp bền của bulong là 6.8. Dựa trên những thông số này chúng ta có thẻ xác định được lực siết của chúng là 291 N/m.
Bảng trên chỉ mang tính chất tham khảo, không thể áp dụng cho tất cả các loại bulong, ứng dụng, hay điều kiện sử dụng. Bởi trong thực tế có nhiều yếu tố tác động đến làm lực siết có thể thay đổi.
Hướng dẫn cách đo lực siết bulong Inox chính xác
Cách hiệu quả nhất để biết được chính xác lực siết của bulong Inox đó là bạn phải đo và kiểm tra thực tế. Dưới đây là một số cách hữu hiệu để bạn biết được chính xác lực siết của bulong là bao nhiêu.
Kiểm tra bằng cảm quan
Phương pháp kiểm tra cảm quan là cách đơn giản và nhanh chóng để xác định lực siết bu lông mà không cần đến thiết bị phức tạp.
Quan sát vị trí bu lông sau khi siết: Khi siết bu lông inox, cần chú ý vị trí đầu bu lông và đai ốc phải khớp hoàn toàn với bề mặt của vật liệu. Nếu bu lông bị lỏng hoặc không khít chặt, có thể lực siết chưa đạt chuẩn.
Cảm nhận độ chắc chắn khi siết bằng tay: Bằng cách sử dụng tay hoặc một cờ lê thông thường, kỹ thuật viên có thể cảm nhận độ chặt của bu lông. Nếu bu lông có thể xoay dễ dàng hoặc không có cảm giác chắc chắn, cần thực hiện siết chặt hơn.
Lưu ý: Phương pháp cảm quan dựa trên cảm nhận và kinh nghiệm của mỗi người nên chúng sẽ có sai số nhất định và không hoàn toàn xác.
Kiểm tra bằng các thiết bị chuyên dụng
Sử dụng các thiết bị đo lực siết là cách hiệu quả nhất để đảm bảo bu lông inox được siết đúng lực theo tiêu chuẩn. Các thiết bị này giúp xác định chính xác mô-men xoắn cần thiết để đạt được độ căng mong muốn của bu lông. Đây là phương pháp mà Bulong Thọ An muốn bạn sử dụng, vì chúng cho ra kết quả chính xác nhất. Điều này sẽ giúp bạn đảm bảo an toàn cho mọi công trình.
