Dưỡng ren Go và No Go là gì?
Dưỡng ren Go và No Go là dụng cụ kiểm tra ren dùng để đánh giá độ chính xác của ren trong quá trình sản xuất cơ khí. Phương pháp kiểm tra này giúp xác định ren có đạt tiêu chuẩn kích thước và dung sai kỹ thuật hay không. Trong thực tế, dưỡng ren Go dùng để kiểm tra khả năng lắp đúng của ren, còn dưỡng ren No Go giúp phát hiện ren bị gia công quá kích thước cho phép. Công cụ này được sử dụng phổ biến trong kiểm tra bu lông, đai ốc và các chi tiết ren. Bài viết này Bulong Thọ An sẽ giúp bạn hiểu rõ khái niệm, nguyên lý hoạt động và ứng dụng của dưỡng ren Go và No Go.
1. Tìm hiểu về dưỡng ren
Dưỡng ren (hay còn gọi là Dưỡng đo ren) với tiếng anh là Thread gauge (hay còn gọi là Dưỡng đo ren) là một thiết bị dùng để đo đường kính và bước ren của chi tiết gia công, sản phẩm hoàn thiện. Dưỡng ren được dùng rộng rãi trong các ứng dụng yêu cầu dung sai chính xác của ren lỗ hay ren trục.
Dưỡng ren được sử dụng để tiến hành kiểm tra định tính trên các thành phần được sản xuất theo tiêu chuẩn ren nhất định. Ren vít máy phổ biến nhất ở Châu Âu là ren thô ISO theo hệ mét. Để quý khách biết thêm thông tin chi tiết về các loại dưỡng ren thì Bu Lông Thọ An sẽ chia sẻ dưới bài viết này nhé!

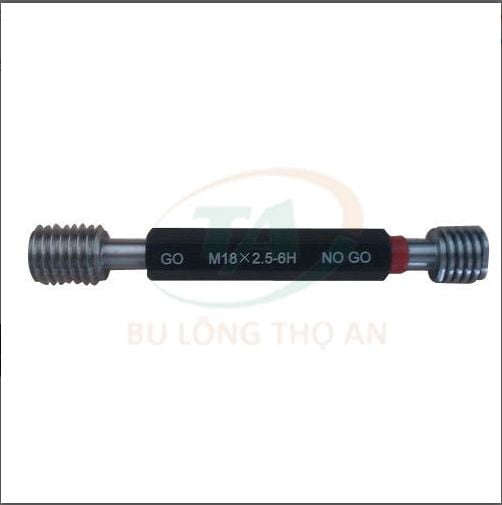

Hình ảnh dưỡng ren 2 đầu GO và NO GO
Dưỡng ren có nhiều loại và kích cỡ khác nhau, thường có sẵn cho hầu hết các tiêu chuẩn ren chính. Dưới đây là các loại dưỡng ren phổ biến mà Công ty Thọ An bật mí khách hàng:
– Dưỡng đo ren dạng thước lá
– Dưỡng đo ren dạng vòng
– Dưỡng đo ren dạng cắm
– Dưỡng đo ren dạng lọt và không lọt
2. Dưỡng ren Go và No Go là gì?
Dưỡng kiểm ren NO-NOGO: Thread Plug Gauge
– Dưỡng kiểm ren có 2 đầu GO và NO GO. Ren đạt yêu cầu khi mà đầu GO đi và NO GO không đi khi vặn không vượt quá 2 vòng quay.
– Dưỡng kiểm ren được chế tạo theo một số tiêu chuẩn thông dụng như tiêu chuẩn ANSI/ASME, tiêu chuẩn ACME, tiêu chuẩn JIS, tiêu chuẩn ISO.
– Ký hiệu dưỡng kiểm ren trong tiêu chuẩn là JIS
WP: Đầu NO GO (Dùng cho công nhân đứng máy)
IP: Đầu NO GO (Dùng cho phòng QC – Phòng kiểm tra chất lượng)
GP: Đầu GO (Dùng cho công nhân đứng máy và dùng cho phòng QC)
– Ký hiệu dưỡng kiểm lỗ ren trong chuẩn ISO
NP: Đầu NO GO
GP: Đầu GO dùng sai 6H
GR: Đầu GO dung sai 6g
– Ký hiệu dưỡng kiểm ren ngoài ( trục ren) chuẩn JIS
GR: Đầu GO (Dùng cho công nhân đứng máy và dùng cho phòng QC)
WR: Đầu NO GO (Dùng cho công nhân đứng máy)
IR: Đầu NO GO (Dùng cho công nhân đứng máy)
Ngoài ra chúng ta có thể thấy phần ren GP và WP thì sẽ thấy sự khác biệt của cấu tạo ren. Dù sử dụng thường xuyên nhưng không mấy ai quan sát kỹ nên không nhận thấy được sự khác biệt. Điều rõ ràng nhận thấy là độ sắc nhọn của đỉnh ren có sự khác biệt giữa GP (GO) và WP (NO GO).
GP (GO) có ren nhìn rõ ràng và sắc nhọn. Còn WP (NO GO) có đầu ren không hoàn chỉnh và không sắc nhọn.
