Thế nào là mạ kẽm nhúng nóng, quy trình mạ đúng kỹ thuật

Đăng bởi bulongthoan2013@gmail.com / Ngày đăng 29 Tháng 1, 2026

5/5 - (1 bình chọn)

Mạ kẽm nhúng nóng là một trong những phương pháp bảo vệ kim loại được ứng dụng rộng rãi nhất hiện nay, đặc biệt trong lĩnh vực cơ khí, xây dựng và công nghiệp nặng. Tuy quen thuộc là vậy, nhưng không phải ai cũng hiểu rõ mạ kẽm nhúng nóng là gì, nguyên lý hoạt động ra sao và quy trình mạ đúng kỹ thuật cần tuân thủ những bước nào để đảm bảo chất lượng và độ bền lâu dài cho sản phẩm. Trong bài viết này, Bulong Thọ An sẽ giúp bạn hiểu một cách chi tiết và dễ hiểu về khái niệm mạ kẽm nhúng nóng, từ bản chất của phương pháp, ưu điểm nổi bật cho đến quy trình mạ kẽm nhúng nóng đúng tiêu chuẩn kỹ thuật.

Nội dung bài viết

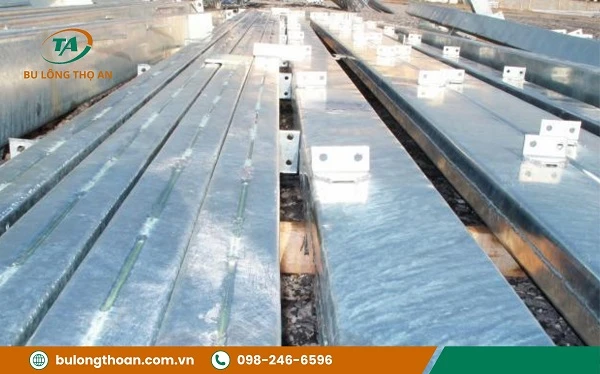

Thế nào là phương pháp mạ kẽm nhúng nóng

Phương pháp mạ kẽm nhúng nóng là phương pháp ảo vệ kim loại, đặc biệt là thép và thép carbon, khỏi hiện tượng ăn mòn và gỉ sét trong quá trình sử dụng. Trong thực tế, các sản phẩm kim loại như bu lông, đai ốc, kết cấu thép hay chi tiết cơ khí thường phải làm việc trong môi trường ngoài trời, môi trường ẩm ướt hoặc thậm chí là môi trường biển có tính ăn mòn cao. Khi đó, việc áp dụng mạ kẽm nhúng nóng giúp kéo dài tuổi thọ vật liệu, giảm chi phí bảo trì và đảm bảo độ an toàn cho công trình.

Về mặt kỹ thuật, mạ kẽm nhúng nóng là phương pháp phủ một lớp kẽm lên bề mặt thép bằng cách nhúng trực tiếp sản phẩm kim loại vào bể kẽm nóng chảy ở nhiệt độ khoảng 450°C. Trước khi nhúng, thép sẽ được xử lý làm sạch bề mặt nhằm loại bỏ dầu mỡ, tạp chất và oxit. Khi tiếp xúc với kẽm nóng chảy, trên bề mặt kim loại sẽ hình thành một lớp hợp kim kẽm – sắt liên kết chặt chẽ, sau đó được bao phủ bởi lớp kẽm nguyên chất bên ngoài. Cấu trúc này tạo nên lớp mạ kẽm nhúng nóng có độ bám dính cao và độ dày ổn định theo các tiêu chuẩn như ISO 1461 hay ASTM A123.

Ưu điểm của phương pháp mạ kẽm nhúng nóng

Khả năng chống ăn mòn vượt trội

Ưu điểm nổi bật nhất của mạ kẽm nhúng nóng nằm ở cơ chế bảo vệ kép, mang lại hiệu quả chống gỉ vượt trội so với nhiều phương pháp xử lý bề mặt khác. Trước hết, lớp kẽm và các lớp hợp kim kẽm – sắt (Zn–Fe) được hình thành trong quá trình nhúng nóng tạo ra một hàng rào vật lý bao phủ toàn bộ bề mặt thép, kể cả các cạnh sắc và khu vực khó tiếp cận. Lớp phủ này ngăn chặn sự xâm nhập của độ ẩm, oxy và các ion clorua – những tác nhân chính gây ăn mòn kim loại, đặc biệt trong môi trường công nghiệp và ven biển.

Về cấu trúc, lớp mạ kẽm nhúng nóng gồm nhiều lớp hợp kim như gamma, delta, zeta và lớp kẽm tinh khiết ngoài cùng. Các lớp này liên kết với thép bằng liên kết luyện kim (metallurgical bond), tạo độ bám dính cực cao, chắc chắn hơn hẳn so với lớp sơn phủ hay lớp mạ mỏng bằng phương pháp điện phân. Nhờ đó, sản phẩm mạ kẽm nhúng nóng thường đáp ứng tốt các tiêu chuẩn quốc tế như ASTM A123, ASTM A153 hoặc ISO 1461, bao gồm yêu cầu về độ dày lớp mạ, khả năng chịu ăn mòn và các thử nghiệm như salt spray test (thử nghiệm sương muối).

Tuổi thọ lớp mạ cao, bền bỉ theo thời gian

Một ưu điểm quan trọng khác của phương pháp mạ kẽm nhúng nóng là tuổi thọ lớp mạ rất cao, phù hợp cho các công trình và sản phẩm cần sử dụng lâu dài. Độ dày lớp mạ thông thường dao động từ 70–100 µm hoặc cao hơn, tùy thuộc vào vật liệu nền, kích thước chi tiết và quy trình mạ. So với mạ kẽm điện phân hoặc sơn chống gỉ, đây là độ dày vượt trội, giúp kéo dài đáng kể thời gian bảo vệ kim loại.

Tốc độ tiêu hao kẽm phụ thuộc vào điều kiện môi trường sử dụng. Trong môi trường nông thôn hoặc đô thị ít ô nhiễm, lớp mạ kẽm nhúng nóng có thể bảo vệ thép vài chục năm mà không cần bảo trì đáng kể. Ở môi trường công nghiệp hoặc ven biển, dù tốc độ ăn mòn cao hơn do nồng độ muối và hóa chất, tuổi thọ của lớp mạ vẫn vượt trội hơn nhiều so với các hệ sơn công nghiệp thông thường.

Giá thành hợp lý

Xét trên khía cạnh kinh tế, mạ kẽm nhúng nóng được đánh giá là giải pháp có chi phí hợp lý so với hiệu quả mang lại. Chi phí đầu tư ban đầu, tính theo đơn giá trên diện tích bề mặt, thường cạnh tranh hơn so với các hệ sơn công nghiệp nhiều lớp, nhất là khi xét đến việc giảm thiểu công đoạn xử lý và thi công tại công trường.

Ngoài ra, phương pháp mạ kẽm nhúng nóng rất phù hợp cho sản xuất hàng loạt. Quy trình sử dụng bể nhúng kẽm lớn, vận hành lặp lại và dễ tiêu chuẩn hóa, giúp kiểm soát chất lượng đồng đều theo các tiêu chuẩn quốc tế. Nhờ việc sản xuất đơn giản, nguyên vật liệu không quá đắt vì vậy là chi phí mạ kẽm nhúng nóng cũng khá rẻ. Điều này sẽ giúp doanh nghiệp tối ưu chi phí khi so sánh với các phương pháp mạ khác.

Quy trình mạ kẽm nhúng nóng chi tiết chuẩn kỹ thuật

Để tạo ra lớp mạ kẽm nhúng nóng đạt độ bền cao, bám dính tốt và đáp ứng các tiêu chuẩn kỹ thuật như ISO 1461 hay ASTM A123, toàn bộ quy trình cần được kiểm soát chặt chẽ theo từng công đoạn.

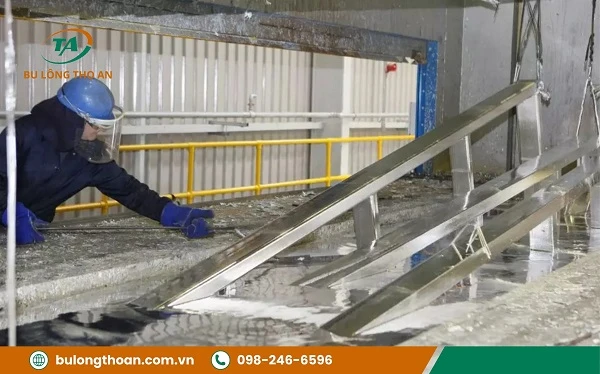

Bước 1: Làm sạch về mặt

Làm sạch bề mặt là công đoạn đầu tiên với mục tiêu loại bỏ hoàn toàn dầu mỡ, bụi bẩn, gỉ sét và các lớp oxit trên bề mặt thép. Nếu bề mặt không được xử lý triệt để, lớp mạ kẽm sẽ khó hình thành liên kết luyện kim bền vững, dẫn đến bong tróc hoặc mạ không đều.

Thông thường, chi tiết thép sẽ được tẩy dầu và khử mỡ bằng dung dịch kiềm hoặc hóa chất chuyên dụng, có thể kết hợp với phun rửa cơ học để tăng hiệu quả làm sạch. Sau đó, sản phẩm được đưa vào công đoạn tẩy gỉ (pickling) bằng axit, phổ biến nhất là axit clohydric (HCl) hoặc axit sulfuric (H₂SO₄), nhằm loại bỏ hoàn toàn lớp oxit và gỉ sét bám trên bề mặt kim loại.

Sau đó chi tiết đều phải được rửa nước trung gian để loại bỏ dư lượng hóa chất, hạn chế phản ứng không mong muốn ở các bước tiếp theo. Cuối cùng, sản phẩm được làm khô sơ bộ nhằm giảm độ ẩm bề mặt trước khi chuyển sang bể trợ dung.

Bước 2: Nhúng trợ dung

Sau khi làm sạch, thép được đưa vào công đoạn nhúng trợ dung, một bước quan trọng giúp chuẩn bị bề mặt tối ưu trước khi tiếp xúc với kẽm nóng chảy. Mục đích của trợ dung là hòa tan các oxit còn sót lại, ngăn chặn quá trình tái oxy hóa của thép trong không khí và cải thiện khả năng bám khi nhúng vào bể kẽm.

Dung dịch trợ dung thường sử dụng hỗn hợp amoni clorua (NH₄Cl) và kẽm clorua (ZnCl₂). Các thông số kỹ thuật phổ biến bao gồm thời gian nhúng khoảng 2–3 phút, nhiệt độ dung dịch duy trì trong khoảng 60–80°C. Quy trình thực hiện gồm việc nhúng chi tiết vào bể flux, sau đó kéo ra để ráo và chờ bề mặt khô tự nhiên hoặc sấy nhẹ nhằm tăng tính đồng đều.

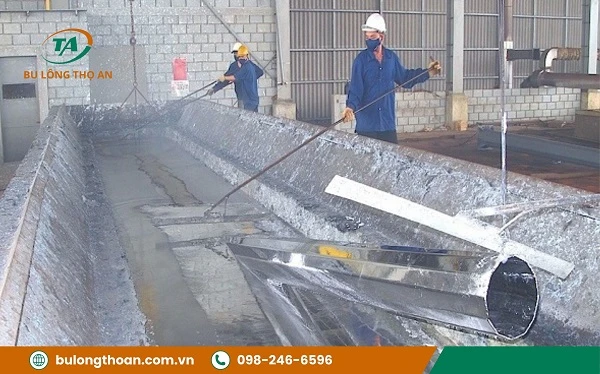

Bước 3: Mạ kẽm

Đây là công đoạn cốt lõi của toàn bộ quy trình mạ kẽm nhúng nóng. Chi tiết thép sau khi xử lý trợ dung sẽ được nhúng vào bể kẽm nóng chảy ở nhiệt độ khoảng 445–465°C. Ở điều kiện này, kẽm lỏng phản ứng trực tiếp với bề mặt thép, tạo thành các lớp hợp kim kẽm – sắt (Zn–Fe) và lớp kẽm tinh khiết bên ngoài.

Thời gian nhúng kẽm phụ thuộc vào yếu độ dày của vật liệu. Nhúng lâu hơn có thể tạo lớp mạ dày hơn, tuy nhiên cần cân nhắc nguy cơ ảnh hưởng đến cơ tính thép do tác động nhiệt. Trong quá trình thao tác, chi tiết được nhúng từ từ để khí thoát ra hoàn toàn, hạn chế bọt khí và xỉ bám trên bề mặt. Đồng thời, xỉ kẽm trên mặt bể cần được hớt và gạt thường xuyên nhằm giảm tạp chất bám dính vào sản phẩm.

Khi rút chi tiết khỏi bể kẽm, tốc độ và góc thoát phải được kiểm soát ổn định để kẽm thừa chảy đều, tránh hình thành gợn sóng hoặc giọt kẽm lớn. Tùy yêu cầu kỹ thuật, sản phẩm có thể được thụ động hóa bằng dung dịch cromate hoặc các giải pháp thay thế không chứa Cr(VI).

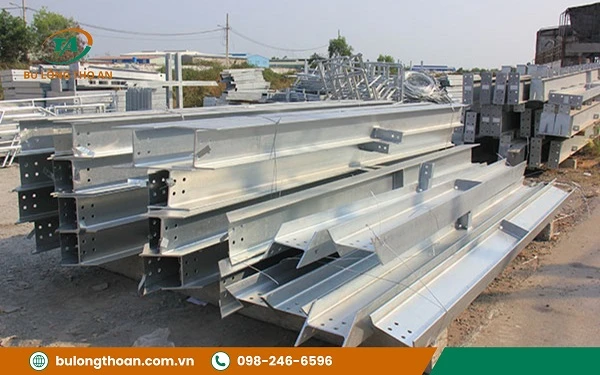

Bước 4: Làm nguội

Sau khi mạ kẽm, chi tiết được đưa sang công đoạn làm nguội, có thể bằng phương pháp làm nguội không khí, tùy theo yêu cầu kỹ thuật và trình tự thụ động hóa. Mục tiêu của bước này là ổn định cấu trúc lớp mạ và giúp sản phẩm đạt trạng thái sử dụng an toàn.

Tiếp theo là công đoạn làm sạch sau mạ, bao gồm loại bỏ kẽm thừa tại các lỗ, ren và mép cạnh, mài nhẹ các gờ giọt nếu cần nhưng vẫn phải đảm bảo độ dày lớp mạ tối thiểu theo tiêu chuẩn. Cuối cùng, sản phẩm được kiểm tra chất lượng thông qua quan sát trực quan để đánh giá tính liên tục của lớp mạ, đảm bảo không có rỗ khí, cháy xém hay bong tróc.

Ứng dụng của phương pháp mạ kẽm nhúng nóng

Phương pháp mạ kẽm nhúng nóng được ứng dụng rất rộng rãi trong thực tế nhờ khả năng tạo ra lớp phủ hợp kim Fe–Zn bền vững trên bề mặt thép. Lớp mạ này hình thành thông qua liên kết luyện kim giữa sắt và kẽm, giúp bảo vệ vật liệu nền một cách toàn diện trước các tác nhân gây ăn mòn như độ ẩm, oxy hay ion clorua. Chính vì vậy, mạ kẽm nhúng nóng thường được lựa chọn cho các phụ kiện cơ khí quan trọng như bu lông mạ kẽm nhúng nóng, đai ốc, vít , ty ren, bu lông chữ U mạ kẽm nhúng nóng – những chi tiết yêu cầu cao về độ bền, khả năng chịu lực và tuổi thọ khi làm việc trong môi trường ngoài trời hoặc môi trường công nghiệp.

Bên cạnh các chi tiết liên kết, mạ kẽm nhúng nóng còn được ứng dụng phổ biến cho nhiều hạng mục kết cấu và sản phẩm thép như hàng rào thép, lan can, mái che, khung nhà thép tiền chế, cột đèn giao thông, trụ biển báo, thang cáp và hệ giá đỡ kim loại. Nhờ lớp mạ kẽm dày và đồng đều, các sản phẩm này có thể duy trì khả năng chống ăn mòn trong nhiều năm, thậm chí hàng chục năm, mà không cần sơn phủ hay bảo trì thường xuyên.

So sánh mạ kẽm nhúng nóng và mạ kẽm điện phân

So sánh khả năng chống ăn mòn

Về cơ chế bảo vệ, mạ kẽm nhúng nóng được đánh giá cao hơn nhờ cơ chế bảo vệ kép. Lớp kẽm dày tạo thành một hàng rào vật lý ngăn môi trường xâm nhập, đồng thời kẽm còn đóng vai trò bảo vệ thép nền khi bề mặt bị trầy xước. Đặc biệt, trong quá trình nhúng nóng, kẽm phản ứng với thép tạo liên kết luyện kim Zn–Fe bền vững, giúp lớp phủ bám chắc và phủ kín cả những vị trí khó như góc cạnh, ren bu lông hay bề mặt bên trong chi tiết.

Ngược lại, mạ kẽm điện phân chủ yếu dựa vào lớp kẽm tinh khiết mỏng đóng vai trò hàng rào bảo vệ. Lớp mạ này bám dính thông qua cơ chế cơ – hóa học nên khi xảy ra va đập, trầy xước hoặc làm việc trong môi trường khắc nghiệt, lớp kẽm dễ bị tổn thương hơn. Khi lớp phủ bị phá vỡ, khả năng bảo vệ thép nền giảm nhanh, làm tăng nguy cơ ăn mòn.

Xét về độ dày lớp phủ, mạ kẽm nhúng nóng thường đạt khoảng 70–100 micromet, thậm chí cao hơn tùy theo tiêu chuẩn mạ kẽm và hình dạng chi tiết. Trong khi đó, mạ kẽm điện phân chỉ dao động khoảng 5–25 micromet, mỏng hơn đáng kể. Chính sự chênh lệch này khiến khả năng chống ăn mòn của hai phương pháp khác nhau rõ rệt.

So sánh tuổi thọ thực tế

Trong điều kiện môi trường bình thường, tuổi thọ lớp mạ HDG có thể đạt khoảng 20–50 năm hoặc hơn, tùy thuộc vào độ dày lớp kẽm và mức độ ăn mòn của môi trường xung quanh. Nhờ lớp phủ dày, tốc độ tiêu hao kẽm diễn ra chậm và vẫn duy trì khả năng bảo vệ hy sinh tại các vết xước nhỏ.

Trong khi đó, mạ kẽm điện phân có tuổi thọ ngắn hơn đáng kể. Ở môi trường trong nhà, nơi ít chịu tác động của độ ẩm và hóa chất, lớp mạ điện phân có thể sử dụng ổn định trong vài năm đến hơn 10 năm. Tuy nhiên, khi đưa ra ngoài trời, đặc biệt là khu vực ven biển hoặc môi trường công nghiệp, tốc độ tiêu hao kẽm diễn ra nhanh.

So sánh chi phí

Xét về chi phí ban đầu, mạ kẽm điện phân thường có giá thành thấp hơn, đặc biệt phù hợp với các chi tiết nhỏ, mỏng và yêu cầu cao về tính thẩm mỹ bề mặt mịn, sáng. Đây là lý do phương pháp này được ứng dụng phổ biến cho bu lông, vít sử dụng trong nhà hoặc các sản phẩm không chịu tác động môi trường khắc nghiệt.

Ngược lại, mạ kẽm nhúng nóng có chi phí ban đầu cao hơn trên mỗi đơn vị diện tích, nhất là với các chi tiết lớn hoặc kết cấu thép. Tuy nhiên, nếu xét trên chi phí vòng đời của các chi tiết áp dụng phương pháp mạ kẽm nhúng nóng lại tỏ ra hiệu quả hơn cho các ứng dụng ngoài trời và hạ tầng. Nhờ tuổi thọ dài và nhu cầu bảo trì thấp, tổng chi phí sở hữu trong suốt thời gian sử dụng thường thấp hơn so với mạ kẽm điện phân, vốn có thể phải sơn phủ bổ sung hoặc thay thế sớm khi dùng ngoài trời.

Giỏ hàng
