Lực siết bu lông là gì? Cách tính và bảng tra lực siết bu lông tiêu chuẩn
Lực siết bu lông là yếu tố quan trọng giúp tạo mối ghép ổn định giữa bu lông, đai ốc và các chi tiết liên kết. Nếu siết thiếu, lực kẹp có thể không đủ để giữ các chi tiết đúng vị trí; ngược lại, siết quá mức có thể làm bu lông biến dạng, hỏng ren hoặc gãy. Để lựa chọn thông số phù hợp, cần hiểu sự khác biệt giữa mô-men siết, lực căng bu lông và lực kẹp, đồng thời biết cách tính và tra bảng theo điều kiện thực tế. Bài viết dưới đây trình bày công thức tính mô-men, bảng tra theo kích thước và cấp bền, cùng cách kiểm soát lực siết khi lắp đặt.
Lực siết bu lông là gì? Phân biệt mô-men siết và lực kẹp
Trong thực tế, thuật ngữ “lực siết bu lông” thường được dùng để chỉ mô-men siết, nhưng đây là những đại lượng khác nhau. Phân biệt đúng các khái niệm giúp người đọc tra đúng thông số, cài đặt dụng cụ chính xác và tránh nhầm đơn vị khi tính toán mối ghép.
Mô-men siết bu lông là gì?
Mô-men siết bu lông là mô-men xoắn tác động lên đầu bu lông hoặc đai ốc để tạo lực căng trong thân bu lông và lực kẹp tại mối ghép. Đại lượng này thường được đo bằng N·m (niutơn mét) và là thông số cài đặt phổ biến trên cờ lê lực hoặc thiết bị siết có chức năng kiểm soát mô-men. Giá trị cần dùng phụ thuộc vào kích thước, cấp bền, điều kiện ma sát và yêu cầu của mối ghép. Vì vậy, không nên xác định mô-men chỉ dựa vào đường kính bu lông.
Lực căng bu lông và lực kẹp có ý nghĩa gì?
Lực căng ban đầu là lực kéo dọc trục hình thành trong bu lông sau khi siết, còn lực kẹp là lực ép các chi tiết liên kết vào nhau. Hai đại lượng có quan hệ trực tiếp trong trạng thái siết ban đầu, nhưng sự phân bố lực thay đổi khi mối ghép chịu tải ngoài. Mô-men siết tạo ra lực căng và lực kẹp, song không thể suy ra chính xác lực căng chỉ từ mô-men nếu chưa biết điều kiện ma sát, đặc tính ren và cấu hình mối ghép. Do đó, giá trị N·m trong bảng là mô-men xoắn, không phải lực kéo trực tiếp trong thân bu lông.
Công thức tính mô-men siết bu lông
Công thức gần đúng giúp ước tính mô-men cần thiết khi đã xác định lực căng mục tiêu, đường kính bu lông và hệ số mô-men. Đây là phương pháp tính tham khảo; với mối ghép quan trọng, thông số do nhà thiết kế, nhà sản xuất hoặc quy trình lắp đặt quy định cần được ưu tiên.
Công thức tính mô-men siết cơ bản
Công thức gần đúng thường dùng:
T = K x F x d
Trong đó:
- T: Mô-men siết, đơn vị N.m.
- K: Hệ số mô-men, phản ánh ảnh hưởng tổng hợp của ma sát và điều kiện lắp ghép.
- F: Lực căng mục tiêu trong bu lông, đơn vị N.
- d: Đường kính danh nghĩa của bu lông, đơn vị m.
Nếu sử dụng đường kính theo milimét (mm), kết quả tính được có đơn vị N.mm. Để đổi sang N.m, lấy kết quả chia cho 1.000. Hệ số K không cố định cho tất cả bu lông mà thay đổi theo lớp phủ, chất bôi trơn và tình trạng bề mặt.
Ví dụ cách tính mô-men siết bu lông
Giả sử cần ước tính mô-men cho một bu lông có các thông số:
- Đường kính d = 0,01 m.
- Lực căng mục tiêu F = 20.000 N.
- Hệ số mô-men giả định K = 0,2.
Thay các giá trị vào công thức:
T = 0,2 x 20.000 x 0,01 = 40 N.m
Kết quả là 40 N.m trong điều kiện giả định trên. Đây không phải mô-men mặc định cho mọi bu lông M10, bởi cùng một kích thước nhưng khác cấp bền, ma sát, lớp phủ hoặc trạng thái bôi trơn sẽ cho quan hệ mô-men và lực căng khác nhau. Khi sử dụng công thức, cần xác định các dữ liệu đầu vào có phù hợp với mối ghép thực tế hay không.
Khi nào không nên chỉ dùng công thức gần đúng?
Không nên chỉ dựa vào công thức gần đúng khi mối ghép chịu tải lớn, yêu cầu kiểm soát lực căng chính xác hoặc sử dụng bu lông cường độ cao trong kết cấu. Những trường hợp có quy trình siết đặc biệt, hệ số ma sát chưa được xác định hoặc điều kiện bề mặt khác với dữ liệu tham khảo cũng cần phương pháp kiểm soát phù hợp. Khi đó, nên sử dụng thông số được phê duyệt trong bản vẽ, hướng dẫn của nhà sản xuất hoặc quy trình lắp ráp. Với mối ghép quan trọng, có thể cần thử nghiệm mô-men và lực kẹp hoặc sử dụng phương pháp kiểm tra lực căng trực tiếp.
Những yếu tố ảnh hưởng đến mô-men siết bu lông
Cùng đường kính và cấp bền, hai bu lông vẫn có thể cần mô-men siết khác nhau nếu điều kiện ma sát hoặc cách lắp đặt không giống nhau. Do đó, khi sử dụng bảng tra, cần kiểm tra những điều kiện đi kèm thay vì lấy một con số duy nhất áp dụng cho mọi tình huống.
Đường kính, bước ren và cấp bền
Đường kính và bước ren ảnh hưởng đến diện tích chịu kéo, quan hệ giữa mô-men và lực căng, đồng thời quyết định khả năng chịu tải của bu lông. Cấp bền thể hiện những đặc tính cơ học của sản phẩm; chẳng hạn, bu lông cấp bền 8.8 và 10.9 không có cùng giới hạn chịu tải. Tuy nhiên, cấp bền không tự xác định một mức mô-men cố định cho mọi kích thước. Cần kết hợp đường kính, bước ren, vật liệu, yêu cầu lực kẹp và dữ liệu lắp đặt để lựa chọn giá trị phù hợp.
Hệ số ma sát và tình trạng bề mặt
Ma sát xuất hiện tại ren và bề mặt tiếp xúc dưới đầu bu lông hoặc đai ốc, tiêu hao một phần đáng kể mô-men tác động. Lớp mạ, tình trạng gỉ sét, bụi bẩn, độ nhám và việc tái sử dụng chi tiết đều có thể làm thay đổi hệ số ma sát. Vì vậy, cùng một mức mô-men không nhất thiết tạo ra lực căng giống nhau nếu bề mặt khác nhau. Khi tra bảng, cần tìm hiểu điều kiện bề mặt mà dữ liệu được xây dựng và không sử dụng giá trị tham khảo cho một trạng thái khác mà chưa đánh giá.
Chất bôi trơn và phương pháp lắp đặt
Chất bôi trơn thường làm giảm ma sát ở ren và bề mặt tiếp xúc, nên cùng một mô-men có thể tạo ra lực căng lớn hơn so với khi siết khô. Ngược lại, nếu quy trình đã quy định trạng thái bôi trơn cụ thể, việc tự ý thêm dầu mỡ hoặc đổi loại chất bôi trơn có thể làm thay đổi kết quả siết. Với mối ghép quan trọng, phải tuân thủ đúng hướng dẫn về bề mặt, chất bôi trơn và trình tự lắp. Không nên lấy một bảng mô-men dành cho điều kiện siết khô để dùng nguyên giá trị cho bu lông đã bôi trơn.
Bảng tra lực siết bu lông tiêu chuẩn
Bảng dưới đây phục vụ nhu cầu tra cứu nhanh mô-men siết theo kích thước và cấp bền. Các giá trị được chuyển đổi từ Bảng C.1, Phụ lục C của TCVN 8298:2009, từ đơn vị daN·m sang N·m bằng cách nhân với 10. Đây là bảng tham khảo trong phạm vi tiêu chuẩn nêu trên, không phải thông số lắp đặt chung cho mọi mối ghép. Bản PDF TCVN 8298:2009 có Phụ lục C.
Bảng tra mô-men siết theo kích thước và cấp bền
| Kích thước bu lông | Cấp bền 8.8 (N·m) | Cấp bền 10.9 (N·m) | Cấp bền 12.9 (N·m) |
| M6 | 9,99 | 14,00 | 15,80 |
| M8 | 23,70 | 33,40 | 40,10 |
| M10 | 47,70 | 67,20 | 80,60 |
| M12 | 81,10 | 114,10 | 137,00 |
| M16 | 195,90 | 275,60 | 330,70 |
| M20 | 382,00 | 537,10 | 644,80 |
| M24 | 656,00 | 922,40 | 1.107,00 |
| M30 | 1.200,00 | 1.687,50 | 2.025,00 |
Các giá trị trong bảng được lấy từ hàng kích thước tương ứng và cột cấp bền 8.8, 10.9 hoặc 12.9 trong Bảng C.1, sau đó quy đổi đơn vị. Bảng gốc được ghi là phụ lục tham khảo và thuộc tiêu chuẩn về chế tạo, lắp ráp thiết bị cơ khí, kết cấu thép cho công trình thủy lợi, thủy điện. Do đó, không được tự suy luận rằng các giá trị trên đã tính đến cùng một điều kiện bôi trơn hoặc phù hợp với mọi loại ren, lớp mạ và mối ghép.
Cách tra bảng lực siết chính xác
Trước hết, xác định đường kính bu lông và cấp bền được đánh dấu trên sản phẩm hoặc ghi trong hồ sơ kỹ thuật. Tiếp theo, tìm đúng hàng kích thước và cột cấp bền rồi đọc giá trị mô-men tại giao điểm. Cần kiểm tra đơn vị và điều kiện áp dụng của bảng; đặc biệt không lấy dữ liệu trong phụ lục tham khảo làm yêu cầu bắt buộc cho mối ghép thuộc phạm vi khác. Cuối cùng, đối chiếu với bản vẽ, hướng dẫn của nhà sản xuất hoặc quy trình lắp ráp được phê duyệt trước khi cài đặt cờ lê lực.
Ví dụ tra mô-men siết cho bu lông M10 và M12
Theo bảng trên, bu lông M10 cấp bền 8.8 có giá trị tham khảo 47,70 N·m, còn M12 cấp bền 8.8 là 81,10 N·m. Nếu chuyển sang cấp bền 10.9, giá trị tương ứng trong bảng là 67,20 N·m và 114,10 N·m. Các con số này minh họa cách đọc giao điểm giữa kích thước và cấp bền, không phải hướng dẫn siết cho mọi bu lông M10 hoặc M12. Trước khi sử dụng, cần xác minh phạm vi áp dụng, tình trạng bề mặt và yêu cầu cụ thể của mối ghép.

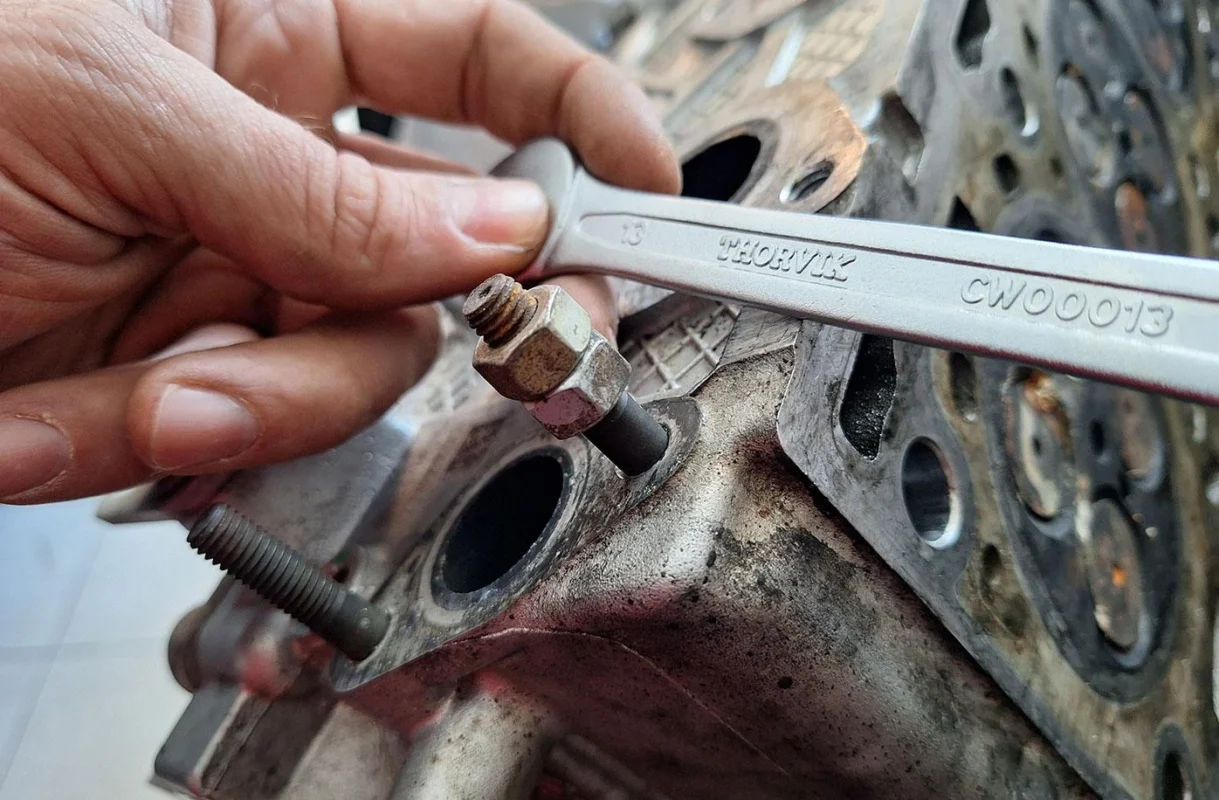

Cách kiểm soát mô-men siết khi lắp đặt bu lông
Sau khi xác định giá trị mô-men cần thiết, cần kiểm soát thao tác siết để hạn chế sai lệch. Phương pháp được chọn phụ thuộc vào loại mối ghép, độ chính xác yêu cầu và quy trình lắp đặt đã được phê duyệt.
Sử dụng cờ lê lực
Chọn cờ lê lực có dải đo phù hợp với giá trị mô-men cần dùng, sau đó cài đặt đúng thông số theo hướng dẫn của dụng cụ. Khi siết, giữ dụng cụ và thao tác theo hướng dẫn của nhà sản xuất, tránh dùng thêm ống nối làm thay đổi lực tác động khi chưa được phép. Cờ lê cần được kiểm tra tình trạng và hiệu chuẩn theo yêu cầu sử dụng. Không nên chọn dụng cụ chỉ dựa trên mô-men cực đại được quảng cáo, bởi khả năng kiểm soát chính xác ở vùng mô-men cần thiết mới là yếu tố quan trọng.
Tuân thủ trình tự siết
Với mối ghép có nhiều bu lông, cần siết theo trình tự đã quy định để phân bố lực kẹp phù hợp và tránh làm lệch các chi tiết. Trình tự có thể bao gồm nhiều lượt siết tăng dần trước khi đạt giá trị cuối cùng, tùy thiết kế và hướng dẫn lắp ráp. Không tự ý tăng mô-men chỉ vì mối ghép trông chưa chặt, bởi cảm quan không phản ánh chính xác lực kẹp. Với cụm liên kết quan trọng, cần thực hiện theo quy trình được phê duyệt và ghi nhận kết quả nếu yêu cầu kiểm soát chất lượng.
Kiểm tra lực căng hoặc độ giãn bu lông khi cần
Khi cần kiểm soát lực căng chính xác, có thể sử dụng phương pháp đo trực tiếp hoặc phương pháp đã được phê duyệt, chẳng hạn đánh giá độ giãn dài bu lông trong những ứng dụng phù hợp. Cần phân biệt đo mô-men với đo lực căng vì hai phép đo không tương đương hoàn toàn. Mô-men chịu ảnh hưởng mạnh của ma sát, trong khi lực căng thể hiện tải kéo dọc trục trong bu lông. Không nên mặc định lực cần thiết để tháo bu lông là phép đo chính xác mô-men siết ban đầu, do điều kiện ma sát và trạng thái mối ghép có thể đã thay đổi.
