Tiêu chuẩn kỹ thuật của Ubolt: DIN, ASTM, ISO và JIS
Ubolt, hay bu lông chữ U, được sử dụng để cố định đường ống và các chi tiết vào giá đỡ hoặc kết cấu liên kết. Khi lựa chọn sản phẩm cho công trình cơ điện, nhà xưởng hay hệ thống đường ống công nghiệp, ngoài kích thước và vật liệu, người mua cần quan tâm đến tiêu chuẩn kỹ thuật của Ubolt. Đây là căn cứ để đối chiếu hình dạng, quy cách, vật liệu và đặc tính cơ học của sản phẩm. Tuy nhiên, DIN, ASTM, ISO và JIS không phải bốn hệ tiêu chuẩn có nội dung hoàn toàn tương đương; mỗi tiêu chuẩn có phạm vi riêng, có thể quy định kích thước, vật liệu hoặc cơ tính. Hiểu đúng phạm vi này giúp lựa chọn Ubolt phù hợp với bản vẽ và yêu cầu công trình.
Tiêu chuẩn kỹ thuật của Ubolt gồm những gì?
Tiêu chuẩn kỹ thuật giúp xác định các yêu cầu cần đáp ứng trong quá trình sản xuất, kiểm tra và sử dụng Ubolt. Một sản phẩm có thể cần tuân thủ nhiều tiêu chuẩn cùng lúc, chẳng hạn tiêu chuẩn về kích thước và tiêu chuẩn về vật liệu. Vì vậy, khi kiểm tra thông số, cần xác định rõ mỗi yêu cầu được quy định theo tài liệu nào.
Tiêu chuẩn về kích thước và hình dạng
Đối với Ubolt dùng để cố định đường ống, các thông số hình học quyết định sản phẩm có lắp vừa và ôm giữ đúng chi tiết hay không. Những kích thước quan trọng gồm đường kính thân, chiều rộng lòng trong, chiều cao tổng thể, chiều dài hai đầu ren và khoảng cách giữa hai chân ren. DIN 3570 thường được các nhà cung cấp viện dẫn khi công bố quy cách cùm U thép tròn dùng cho đường ống, trong đó có dạng Form A. Tuy nhiên, với sản phẩm gia công theo bản vẽ riêng, cần đối chiếu trực tiếp bản vẽ, dung sai và phiên bản tiêu chuẩn mà dự án yêu cầu. Không nên chọn Ubolt chỉ dựa vào đường kính ren hoặc tên gọi chung của sản phẩm.
Tiêu chuẩn về vật liệu chế tạo
Vật liệu ảnh hưởng đến khả năng chống ăn mòn, đặc tính cơ học và phạm vi sử dụng của Ubolt. Chẳng hạn, ASTM A276/A276M là tiêu chuẩn về thép thanh và thép hình không gỉ, bao gồm các yêu cầu liên quan đến thành phần vật liệu và thử nghiệm cơ học đối với sản phẩm thuộc phạm vi áp dụng. Tiêu chuẩn này có thể liên quan đến vật liệu đầu vào dùng để gia công Ubolt, nhưng không tự thay thế bản vẽ kích thước hoặc yêu cầu nghiệm thu thành phẩm. Khi đặt hàng, nên ghi rõ mác thép, trạng thái vật liệu, yêu cầu cơ tính và tiêu chuẩn được chỉ định trong hồ sơ kỹ thuật.
Tiêu chuẩn về cơ tính và khả năng chịu lực
Cơ tính là nhóm đặc tính như độ bền kéo, giới hạn chảy, độ cứng và các yêu cầu thử nghiệm tương ứng. Tiêu chuẩn sử dụng phải phù hợp với vật liệu và cấu tạo của sản phẩm. ISO 898-1:2013 quy định cơ tính của bu lông, vít và vít cấy bằng thép cacbon hoặc thép hợp kim thuộc phạm vi tiêu chuẩn; còn ISO 3506-1:2020 quy định cơ tính của bu lông, vít và vít cấy bằng thép không gỉ chống ăn mòn. Cả hai tiêu chuẩn đều không thể được xem là tiêu chuẩn kích thước riêng của Ubolt. Khi viện dẫn cho sản phẩm chữ U, cần xác nhận phạm vi áp dụng và yêu cầu của dự án thay vì mặc định mọi Ubolt đều đáp ứng các yêu cầu cơ tính này.
Tiêu chuẩn DIN 3570 Ubolt
DIN 3570 là mã tiêu chuẩn thường xuất hiện trong catalogue và tài liệu kỹ thuật của Ubolt dùng để cố định đường ống. Các nhà cung cấp hiện vẫn công bố sản phẩm theo DIN 3570, trong đó có dạng Ubolt thép tròn Form A. Khi mua hàng, cần đối chiếu đúng quy cách và yêu cầu kỹ thuật của đơn hàng, thay vì chỉ yêu cầu chung một sản phẩm “theo DIN”.
DIN 3570 quy định những thông số nào?

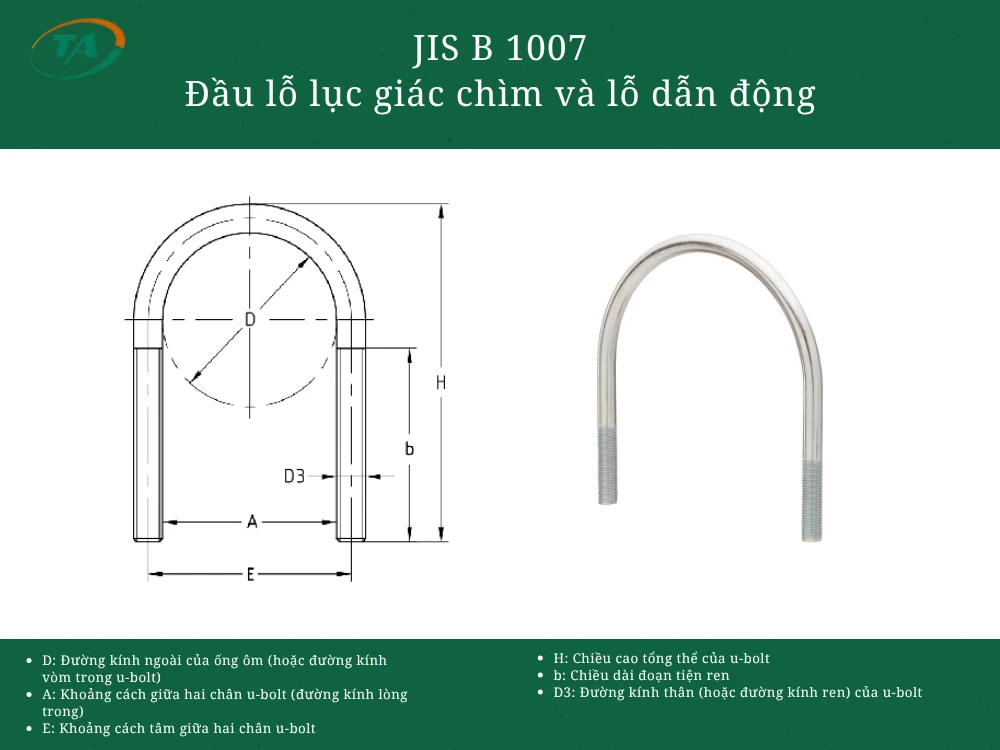

Bảng kích thước và bản vẽ Ubolt theo DIN 3570 thường thể hiện thông số hình học theo cỡ ống, đường kính thân ren và chiều dài các phần của cùm. Tùy tài liệu tra cứu, bảng có thể sử dụng cỡ ống danh nghĩa, đường kính ống tương ứng và các kích thước lắp đặt để xác định sản phẩm. Khi đọc bảng, cần phân biệt cỡ ống danh nghĩa với đường kính ngoài thực tế của ống, bởi hai đại lượng này không phải lúc nào cũng bằng nhau. Đồng thời, cần kiểm tra đơn vị, dạng Ubolt và các ghi chú trên bản vẽ. Bảng kích thước từ nhà cung cấp hữu ích khi tra nhanh, nhưng với công trình yêu cầu kiểm soát chặt, nên đối chiếu phiên bản tiêu chuẩn và bản vẽ đã được phê duyệt.
Cần lưu ý gì khi đặt Ubolt theo DIN 3570?
Khi đặt Ubolt theo DIN 3570, cần cung cấp cỡ ống hoặc đường kính ngoài thực tế, đường kính thân ren, chiều rộng lòng trong, chiều cao tổng thể và chiều dài ren cần thiết. Nếu công trình có yêu cầu riêng về vật liệu, cấp cơ tính, lớp mạ hoặc phụ kiện đi kèm, các thông tin này cần được ghi rõ ngoài yêu cầu về hình dạng. Chẳng hạn, Ubolt có hình học theo DIN 3570 vẫn có thể được chế tạo từ những vật liệu hoặc hoàn thiện bề mặt khác nhau. Vì vậy, chỉ ghi “Ubolt DIN 3570” có thể chưa đủ để xác định toàn bộ thông số của sản phẩm. Trước khi đặt hàng số lượng lớn, nên đối chiếu bản vẽ và xác nhận quy cách thành phẩm với nhà cung cấp.
Các tiêu chuẩn ASTM liên quan đến Ubolt
ASTM ban hành nhiều tiêu chuẩn về vật liệu thép và chi tiết liên kết. Khi lựa chọn Ubolt, cần phân biệt tiêu chuẩn cho vật liệu hoặc chi tiết liên kết với tiêu chuẩn quy định kích thước thành phẩm. Các tiêu chuẩn dưới đây có thể được viện dẫn trong những ứng dụng cụ thể, nhưng không mặc nhiên áp dụng cho mọi loại Ubolt.
ASTM A193/A193M cho vật liệu liên kết trong điều kiện đặc biệt
ASTM A193/A193M quy định vật liệu và các chi tiết liên kết bằng thép hợp kim hoặc thép không gỉ dùng cho bình chịu áp lực, van, mặt bích, phụ kiện và các ứng dụng đặc biệt có yêu cầu về nhiệt độ hoặc áp suất. Tiêu chuẩn này có thể liên quan đến một số hệ thống công nghiệp đòi hỏi kiểm soát vật liệu nghiêm ngặt. Tuy nhiên, không nên mặc định mọi Ubolt inox dùng trong đường ống đều phải theo ASTM A193/A193M. Việc áp dụng phải căn cứ vào thiết kế, điều kiện vận hành và yêu cầu trong hợp đồng. Nếu cần Ubolt gia công theo yêu cầu này, cần xác nhận với nhà sản xuất rằng cấu tạo thành phẩm và phương pháp kiểm tra phù hợp với phạm vi tiêu chuẩn.
ASTM A276/A276M cho thép thanh và thép hình không gỉ
ASTM A276/A276M quy định yêu cầu đối với thép thanh và thép hình không gỉ, bao gồm các dạng thanh tròn, vuông, lục giác và một số dạng thép hình thuộc phạm vi tiêu chuẩn. Tiêu chuẩn có thể được viện dẫn để xác định vật liệu đầu vào dùng chế tạo Ubolt inox. Dù vậy, chứng nhận vật liệu thanh inox không đồng nghĩa Ubolt thành phẩm đã đáp ứng đầy đủ yêu cầu của công trình. Sau khi uốn và gia công ren, sản phẩm còn phải được kiểm tra theo bản vẽ, quy cách ren, yêu cầu cơ tính và các tiêu chí nghiệm thu được chỉ định. Nếu hồ sơ dự án yêu cầu chứng chỉ vật liệu, cần bảo đảm chứng từ truy xuất được về đúng mác thép và lô vật liệu sử dụng.
ASTM F593 cho bu lông, vít đầu lục giác và vít cấy inox
ASTM F593-24 quy định yêu cầu đối với bu lông inox, vít đầu lục giác và vít cấy thuộc phạm vi tiêu chuẩn, sử dụng các nhóm hợp kim không gỉ được chỉ định. Tiêu chuẩn này có thể liên quan đến chi tiết liên kết inox trong những ứng dụng cần khả năng chống ăn mòn, nhưng không phải tiêu chuẩn kích thước riêng dành cho mọi Ubolt. Nếu bản vẽ yêu cầu áp dụng ASTM F593 cho sản phẩm hình chữ U, cần xác nhận với đơn vị thiết kế hoặc nhà cung cấp cách áp dụng tiêu chuẩn đối với thành phẩm đã uốn. Không thể khẳng định một chiếc Ubolt đã đạt ASTM F593 chỉ vì nguyên liệu ghi là inox 304 hoặc 316; còn phải đáp ứng các yêu cầu thuộc phạm vi áp dụng của tiêu chuẩn.
Cần tìm bulong, ốc vít đúng quy cách cho công trình, máy móc hoặc nhu cầu sản xuất? Liên hệ Bulong Thọ An để được tư vấn sản phẩm phù hợp về chủng loại, kích thước, vật liệu và tiêu chuẩn. Thọ An cung cấp đa dạng bulong, ốc vít và vật tư liên kết, đáp ứng nhu cầu từ các mối ghép thông dụng đến sản phẩm gia công theo bản vẽ.
