Tiêu chuẩn ren hệ mét là gì? Bảng tra bước ren hệ mét chi tiết
Ren là chi tiết liên kết phổ biến trên bulong, đai ốc, vít và nhiều bộ phận cơ khí. Trong đó, ren hệ mét được sử dụng rộng rãi và thường nhận biết bằng ký hiệu “M”. Tuy nhiên, cùng một đường kính ren có thể có nhiều bước ren khác nhau nên chỉ nhìn vào kích thước M chưa đủ để chọn đúng bulong hoặc đai ốc. Hiểu tiêu chuẩn ren hệ mét, cách đọc ký hiệu và bước ren sẽ giúp người dùng xác định đúng quy cách, hạn chế nhầm lẫn khi mua, lắp ráp hoặc gia công.

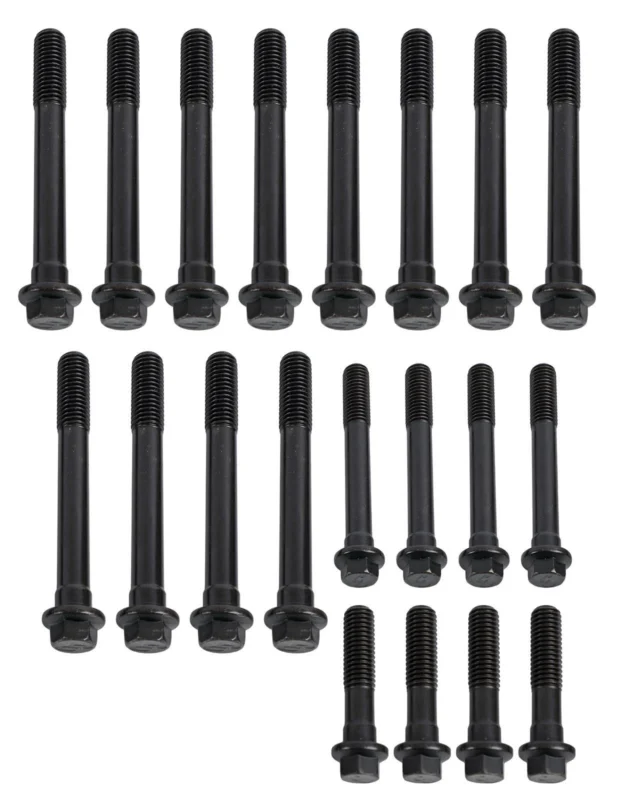

Ren hệ mét là gì?
Ren hệ mét là loại ren được quy định và biểu thị theo đơn vị milimet, thường nhận biết bằng chữ M trước đường kính danh nghĩa. Đây là dạng ren phổ biến trên bulong, đai ốc, vít và nhiều chi tiết cơ khí nhờ cách ký hiệu đơn giản, dễ nhận biết và thuận tiện khi lựa chọn vật tư.
Đặc điểm của ren hệ mét
Ren hệ mét thường có profin dạng tam giác với góc giữa hai sườn ren là 60°, các kích thước được biểu thị bằng milimet và ký hiệu bằng chữ M. Một số quy cách phổ biến gồm M6, M8, M10, M12, M16, M20. Khi ghi M10, số 10 thể hiện đường kính danh nghĩa khoảng 10 mm; nếu ghi M10 × 1.5 thì 1.5 là bước ren. Cách ký hiệu này được sử dụng trên nhiều loại bulong, đai ốc, vít và ty ren.
Ren hệ mét bước lớn và bước nhỏ
Cùng một đường kính danh nghĩa có thể tồn tại ren hệ mét bước lớn và bước nhỏ. Ren bước lớn có khoảng cách giữa các vòng ren lớn hơn và thường là quy cách thông dụng, trong khi ren bước nhỏ có khoảng cách nhỏ hơn. Ví dụ, M10 thường được dùng để chỉ quy cách bước lớn phổ biến, còn M10 × 1 hoặc M10 × 1.25 là ren bước nhỏ. Vì vậy, khi chọn bulong và đai ốc, không nên chỉ dựa vào đường kính mà cần kiểm tra cả bước ren để đảm bảo hai chi tiết ăn khớp.
Tiêu chuẩn ren hệ mét là gì?
Tiêu chuẩn ren hệ mét là hệ thống quy định các đặc điểm và kích thước của ren nhằm tạo sự thống nhất giữa các chi tiết có ren. Tiêu chuẩn giúp xác định đường kính, bước ren và các kích thước hình học cần thiết, từ đó hỗ trợ thiết kế, gia công, kiểm tra và lựa chọn bulong, đai ốc phù hợp.
Các thông số cơ bản trong tiêu chuẩn ren hệ mét
Khi xác định ren hệ mét, người dùng chủ yếu cần quan tâm đến đường kính danh nghĩa và bước ren. Ngoài ra, trong tài liệu kỹ thuật còn có các ký hiệu như d, D, d1, D1, d2 và D2 để biểu thị những đường kính khác nhau của ren ngoài và ren trong. Trong đó, d thường dùng cho đường kính ngoài của ren trên bulong, D dùng cho ren trong của đai ốc hoặc lỗ ren, còn P là bước ren. Với nhu cầu mua và sử dụng bulong thông thường, chỉ cần xác định đúng đường kính và bước ren là đã có thể lựa chọn đúng quy cách cơ bản.
Tiêu chuẩn ren hệ mét được sử dụng để làm gì?
Tiêu chuẩn ren hệ mét giúp thống nhất kích thước ren giữa các sản phẩm, đảm bảo bulong, đai ốc và các chi tiết liên kết có thể lắp ghép đúng quy cách. Trong sản xuất, tiêu chuẩn còn hỗ trợ quá trình thiết kế, gia công và kiểm tra ren. Với người mua, việc hiểu tiêu chuẩn giúp tránh tình trạng chỉ chọn bulong theo đường kính mà bỏ qua bước ren, đặc biệt khi cần sử dụng các loại ren bước nhỏ.
Bảng tra bước ren hệ mét chi tiết
Bảng tra bước ren hệ mét giúp người dùng nhanh chóng đối chiếu quy cách ren và đường kính lỗ khoan khi cần tạo ren trong bằng phương pháp taro. Đây là phần thông tin đặc biệt hữu ích khi lựa chọn dụng cụ và chuẩn bị lỗ trước khi gia công. Bảng dưới đây giữ nguyên các giá trị theo dữ liệu tham khảo được cung cấp.
Cách đọc bảng tra bước ren hệ mét
Trong ký hiệu M10 × 1.5, M là ký hiệu ren hệ mét, 10 là đường kính danh nghĩa và 1.5 là bước ren tính bằng milimet. Với bảng dưới đây, cột “Taro bước ren mịn” và “Taro bước ren thô” thể hiện các quy cách ren, còn cột “Lỗ khoan” là kích thước tham khảo trước khi taro. Khi gia công thực tế, nên đối chiếu thêm với loại vật liệu, dụng cụ taro và hướng dẫn của nhà sản xuất để lựa chọn kích thước lỗ phù hợp.
Bảng tra bước ren hệ mét và đường kính lỗ khoan
| Taro bước ren mịn | Lỗ khoan | Taro bước ren thô | Lỗ khoan |
|---|---|---|---|
| M4 × 0.35 | 3.60 | M1 × 0.25 | 0.75 |
| M4 × 0.5 | 3.50 | M1.1 × 0.25 | 0.85 |
| M5 × 0.5 | 4.50 | M1.2 × 0.25 | 0.95 |
| M6 × 0.5 | 5.50 | M1.4 × 0.3 | 1.10 |
| M6 × 0.75 | 5.25 | M1.6 × 0.35 | 1.25 |
| M7 × 0.75 | 6.25 | M1.8 × 0.35 | 1.45 |
| M8 × 0.5 | 7.50 | M2 × 0.4 | 1.60 |
| M8 × 0.75 | 7.25 | M2.2 × 0.45 | 1.75 |
| M8 × 1 | 7.00 | M2.5 × 0.45 | 2.05 |
| M9 × 1 | 8.00 | M3 × 0.5 | 2.50 |
| M10 × 0.75 | 9.25 | M3.5 × 0.6 | 2.90 |
| M10 × 1 | 9.00 | M4 × 0.7 | 3.30 |
| M10 × 1.25 | 8.80 | M4.5 × 0.75 | 3.70 |
| M11 × 1 | 10.00 | M5 × 0.8 | 4.20 |
| M12 × 0.75 | 11.25 | M6 × 1 | 5.00 |
| M12 × 1 | 11.00 | M7 × 1 | 6.00 |
| M12 × 1.5 | 10.50 | M8 × 1.25 | 6.80 |
| M14 × 1 | 13.00 | M9 × 1.25 | 7.80 |
| M14 × 1.25 | 12.80 | M10 × 1.5 | 8.50 |
| M14 × 1.5 | 12.50 | M11 × 1.5 | 9.50 |
| M16 × 1 | 15.00 | M12 × 1.75 | 10.25 |
| M16 × 1.5 | 15.00 | M14 × 2 | 12.00 |
| M18 × 1 | 17.00 | M16 × 2 | 14.00 |
| M18 × 2 | 16.00 | M18 × 2.5 | 15.50 |
| M20 × 1 | 19.00 | M20 × 2.5 | 17.50 |
| M20 × 1.5 | 18.50 | M22 × 2.5 | 19.50 |
| M20 × 2 | 18.00 | M24 × 3 | 21.00 |
| M22 × 1 | 21.00 | M27 × 3 | 24.00 |
| M22 × 1.5 | 20.50 | M30 × 3.5 | 26.50 |
| M22 × 2 | 20.00 | M33 × 3.5 | 29.50 |
| M24 × 1.5 | 22.50 | M36 × 4 | 32.00 |
| M24 × 2 | 22.00 | M39 × 4 | 35.00 |
| M26 × 1.5 | 24.50 | M42 × 4.5 | 37.50 |
| M27 × 1.5 | 25.50 | M45 × 4.5 | 40.50 |
| M27 × 2 | 25.00 | M48 × 5 | 43.00 |
| M28 × 1.5 | 26.50 | M52 × 5 | 47.00 |
| M30 × 1.5 | 28.50 | M56 × 5.5 | 50.50 |
| M30 × 2 | 28.00 | M60 × 5.5 | 54.40 |
| M33 × 2 | 31.00 | M64 × 6 | 58.00 |
| M36 × 3 | 36.00 | M68 × 6 | 62.00 |
Lưu ý: Bảng được giữ nguyên theo dữ liệu tham khảo đã cung cấp. Khi sử dụng cho gia công thực tế hoặc xuất bản tài liệu kỹ thuật chính thức, nên đối chiếu lại với tiêu chuẩn áp dụng và bảng thông số của nhà sản xuất dụng cụ taro.
Cách xác định và lựa chọn ren hệ mét cho bulong
Khi mua hoặc thay thế bulong, cần xác định đúng quy cách ren để tránh tình trạng bulong không lắp được với đai ốc. Cách kiểm tra có thể thực hiện theo ba bước cơ bản: xác định đường kính, kiểm tra bước ren và lựa chọn bulong, đai ốc đồng bộ.
Xác định đường kính ren
Đường kính ren thường được biểu thị bằng M6, M8, M10, M12, M16, M20… Với bulong có sẵn, có thể dùng thước cặp để đo phần ren và đối chiếu với quy cách phù hợp. Tuy nhiên, đường kính chỉ là một phần của thông tin. Chẳng hạn, bulong M10 có thể có nhiều bước ren khác nhau nên sau khi xác định đường kính vẫn cần kiểm tra bước ren. Nếu thay thế một bulong đang sử dụng, tốt nhất nên đối chiếu cả bulong và đai ốc cũ để xác định chính xác quy cách.
Xác định bước ren
Bước ren có thể được kiểm tra thông qua thông số trên bản vẽ, catalogue hoặc dụng cụ đo bước ren. Nếu ký hiệu chỉ ghi M10, M12 hoặc M16 thì thường đang đề cập đến quy cách bước lớn phổ biến; với ren bước nhỏ, bước ren thường được ghi rõ như M10 × 1 hoặc M10 × 1.25. Khi đặt hàng, nên ghi đầy đủ cả đường kính và bước ren để hạn chế nhầm lẫn, đặc biệt khi mua nhiều loại bulong cùng lúc.
Chọn bulong và đai ốc đồng bộ
Bulong và đai ốc cần có cùng đường kính danh nghĩa và bước ren tương thích. Ví dụ, bulong M12 không mặc nhiên phù hợp với mọi đai ốc M12 nếu hai sản phẩm có bước ren khác nhau. Ngoài quy cách ren, khi chọn bulong còn cần quan tâm đến chiều dài, vật liệu, cấp bền và điều kiện sử dụng. Với đơn hàng số lượng lớn hoặc yêu cầu riêng, nên cung cấp đầy đủ thông số để đơn vị cung cấp kiểm tra trước khi giao hàng.
Bulong Thọ An cung cấp đa dạng bulong theo quy cách ren
Bulong Thọ An cung cấp nhiều nhóm sản phẩm bulong, ốc vít và vật tư liên kết với các quy cách khác nhau. Khi lựa chọn sản phẩm, khách hàng nên xác định trước đường kính, bước ren, chiều dài và yêu cầu về vật liệu hoặc cấp bền để việc tư vấn và đặt hàng chính xác hơn.
Các dòng bulong, ốc vít tại Thọ An
Danh mục sản phẩm của Thọ An gồm nhiều nhóm như bulong cấp bền 4.8, 5.6, 6.6, 8.8, 10.9, 12.9, bulong cường độ cao, bulong inox SUS 201, 304, 316, 410, bulong neo móng, vít pake, vít tự khoan, vít gỗ, vít cấy, ty ren và các loại vật tư liên kết khác. Tùy nhu cầu sử dụng, khách hàng có thể cung cấp quy cách mong muốn để được tư vấn loại bulong phù hợp về kích thước, vật liệu và tiêu chuẩn.
Lưu ý khi mua bulong theo tiêu chuẩn ren hệ mét
Khi mua bulong, không nên chỉ cung cấp thông tin như “bulong M10” mà nên xác định thêm bước ren, chiều dài, vật liệu, cấp bền và loại đai ốc đi kèm nếu có. Với đơn hàng phục vụ công trình hoặc sản xuất, việc thống nhất quy cách trước khi đặt hàng sẽ giúp hạn chế nhầm lẫn giữa các loại có cùng đường kính nhưng khác bước ren. Nếu sản phẩm có quy cách đặc biệt, khách hàng có thể gửi bản vẽ hoặc thông số kỹ thuật để được kiểm tra trước khi lựa chọn.
Cần tìm bulong, ốc vít đúng quy cách cho công trình, máy móc hoặc nhu cầu sản xuất? Liên hệ Bulong Thọ An để được tư vấn sản phẩm phù hợp về chủng loại, kích thước, vật liệu và tiêu chuẩn. Thọ An cung cấp đa dạng bulong, ốc vít và vật tư liên kết, đáp ứng nhu cầu từ các mối ghép thông dụng đến sản phẩm gia công theo bản vẽ.
