Hệ Fastening WJ-8 gồm những gì? Cấu tạo, vai trò với đường sắt

Đăng bởi Bulong Thọ An / Ngày đăng 7 Tháng 5, 2026

Hệ fastening WJ-8 đóng vai trò thiết yếu trong việc đảm bảo an toàn và ổn định cho hạ tầng đường sắt hiện đại. Cùng Bulong Thọ An tìm hiểu chi tiết cấu tạo và vai trò của hệ fastening WJ-8 trong đường sắt.

Hệ fastening WJ-8 là gì?

Hệ thống fastening WJ-8 (hệ thống khóa ray WJ-8) là bộ linh kiện kỹ thuật chuyên dụng được thiết kế để liên kết thanh ray với tà vẹt bê tông trong kết cấu đường sắt. Hệ thống này đóng vai then chốt trong việc duy trì độ ổn định của khổ đường, hấp thụ rung chấn từ tàu hỏa và phân tán tải trọng dọc theo tuyến đường.

Đặc trưng của hệ fastening WJ-8 bao gồm khả năng đàn hồi cao, chống mài mòn tốt, giúp đảm bảo an toàn vận hành ngay cả trong điều kiện tải trọng nặng. Các chi tiết cấu thành hệ thống tạo nên cấu trúc vững chắc giúp giảm thiểu rủi ro trật bánh hoặc lệch ray trong quá trình khai thác.

Hệ fastening WJ-8 gồm những gì và chức năng cụ thể

Hệ thống khóa ray WJ-8 được cấu thành từ nhiều linh kiện kỹ thuật chính xác, phối  hợp đồng bộ để đảm bảo an toàn cho hạ tầng đường sắt. Mỗi thành phần đảm nhận nhiệm vụ chuyên biệt từ cố định, cách điện đến giảm chấn và tinh chỉnh độ cao cho toàn bộ kết cấu.

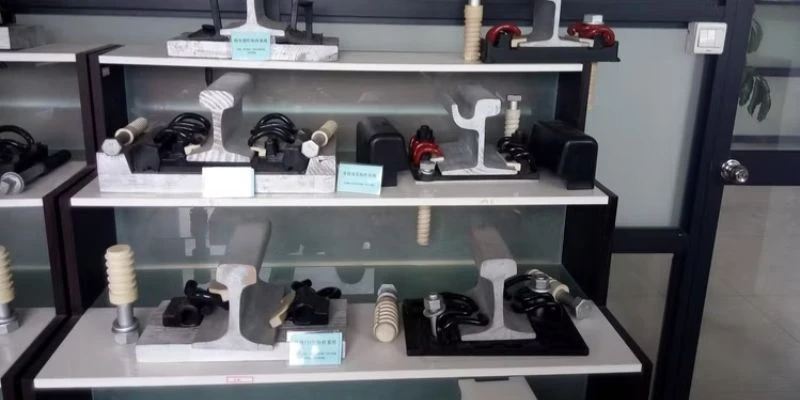

Các bộ phận cố định chính

Nhóm linh kiện này chịu trách nhiệm neo giữa, đảm bảo sự liên kết chặt chẽ giữa thanh ray và tà vẹt bê tông, tạo nền tảng vững chắc cho toàn bộ hệ thống.

• Vít xoắn (Screw spike): Đóng vai trò then chốt trong việc giữa neo, dùng để cố định hệ thống vào tà vẹt bê tông hoặc tấm đúc sẵn.
• Vòng đệm phẳng (Flat washer): Lắp đặt đi kèm với vít xoắn, có chức năng phân bổ đều lực ép, giúp vít không bị lún hoặc làm hỏng các bề mặt tiếp xúc.
• Kẹp đàn hồi (Elastic clip/Rail clip): Bộ phận giữ ray với lực ép đàn hồi. Hiện có hai loại phổ biến là W1 (đường kính 14mm cho đoạn đường thông thường) và X2 (đường kính 13mm cho đoạn đường trên cầu).
• Tấm đệm sắt (Iron pad/Base plate): Đóng vai trò là đế đỡ, chịu lực dọc, ngang và dọc trục từ ray truyền xuống, đảm bảo sự ổn định cho khổ đường.

Các bộ phận cách điện và điều chỉnh

Để đảm bảo an toàn về điện, duy trì tiêu chuẩn kỹ thuật của khổ đường, các chi tiết này đóng vai trò cách ly và định vị ray một cách chính xác. Các bộ phận này trong hệ fastening WJ-8 chuẩn sẽ bao gồm:

• Khối cách điện (Insulating gauge block): Đảo nhiệm 2 chức năng là duy trì khoảng cách chuẩn xác giữa hai thanh ray và cách điện giữa ray với các bộ phận kim loại khác của hệ thống.
• Tấm dẫn hướng (Gauge baffle): Được thiết kế với cấu trúc đặc thù, bao gồm loại dành cho đoạn thông thường và loại dùng cho các vị trí mối nối ray để đảm bảo sự liền mạch.
• Nút nhựa (Embedded plastic dowel): Được đúc sẵn bên trong tà vẹt bê tông, tạp ren chính xác để vít xoắn bắt vào, tăng khả năng liên kết và tuổi thọ cho tà vẹt.

 Hệ thống đệm đàn hồi

Hệ thống này sử dụng cấu trúc hai lớp đệm để giảm chấn tối đa cho kết cấu hạ tầng:

• Đệm dưới ray (Rail pad): Nằm trực tiếp dưới đáy thanh ray, thường được chế tạo từ vật liệu EVA hoặc cao su kỹ thuật nhằm hấp thụ rung động trực tiếp từ tàu hỏa.
• Đệm đàn hồi dưới tấm sắt (Elastic pad under iron pad): Đóng vai trò giảm chấn thứ cấp, được chia làm loại A (sử dụng cho cho tàu khách và tàu hàng) và loại B (chuyên dùng cho các tuyến tàu khách tốc độ cao).

Phụ kiện điều chỉnh cao độ

Để duy trì hình học đường ray và hiệu chỉnh độ cao trong quá trình bảo trì. Trong hệ fastening WJ-8, bộ phận này bao gồm các phụ kiện sau:

• Tấm đệm tinh chỉnh (Rail fine-tuning pad): Đặt dưới ray, cho phép điều chỉnh độ cao ở phạm vi nhỏ để bù đắp hao mòn hoặc biến dạng.
• Tấm nâng hạ tấm sắt (Lower-elevating pad): Đặt dưới tấm đế sắt để thực hiện thay đổi độ cao với biến độ lớn hơn, hỗ trợ căn chỉnh đường ray chính xác theo yêu cầu kỹ thuật.

Đặc điểm nổi bật của hệ Fastening WJ-8

Hệ thống khóa ray WJ-8 được đánh giá cao nhờ sự kết hợp tối ưu giữa các vật liệu kỹ thuật tiên tiến và thiết kế cơ khí chính xác. Cấu trúc này không chỉ mang lại hiệu suất vận hành ổn định mà còn đảm bảo an toàn tuyệt đối cho các tuyến đường sắt trọng điểm.

Khả năng chịu lực

Thiết kế của WJ-8 tối ưu hóa việc phân bổ lực ép xuống tà vẹt, giúp triệt tiêu rung chấn từ tàu hỏa và giảm thiểu ứng suất lên mặt đường. Nhờ đó, hệ thống giữ cho khổ đường luôn ổn định dù phải chịu tải trọng trục lớn hoặc vận tốc khai thác cao, đảm bảo tàu chạy êm và an toàn.

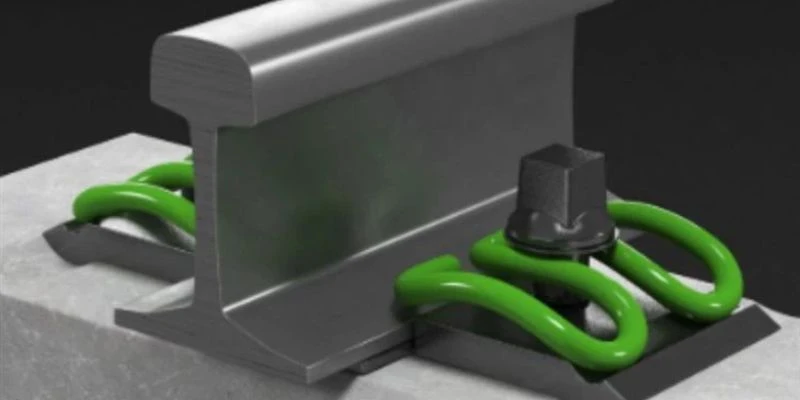

Độ bền vật liệu của hệ fastening WJ-8

Các thành phần của hệ thống WJ-8 được chế tạo từ vật liệu có độ bền cao như thép hợp kim đàn hồi, nhựa kỹ thuật cao cấp. Điều này cho phép hệ thống duy trì tính nguyên vẹn trước sự thay đổi nhiệt độ, độ ẩm cao cùng các tác nhân gây ăn mòn trong môi trường đường sắt khắc nghiệt, giúp kéo dài tuổi thọ sử dụng đáng kể.

Lắp đặt và bảo trì

Với thiết kế đồng bộ và các linh kiện dạng mô-đun, việc lắp đặt hệ fastening WJ-8 diễn ra nhanh chóng, chính xác. Quy trình bảo trì cũng được đơn giản hóa nhờ khả năng tháo lắp linh hoạt, cho phép kỹ thuật viên kiểm tra hoặc thay thế từng bộ phận cụ thể, giúp tiết kiệm thời gian và chi phí vận hành cho đơn vị quản lý hạ tầng.

Vai trò của hệ thống WJ-8 trong an toàn đường sắt

Hệ thống fastening WJ-8 giữa vai trò nền tảng trong việc duy trì tính toàn vẹn của kết cầu đường sắt, trực tiếp quyết định đến độ ổn định của toàn tuyến. Bằng cách kết nối chắc chắn ray với tà vẹt, hệ thống này tạo ra lớp phòng thủ kiên cố trước các tác động vật lý khắc nghiệt trong suốt quá trình khai thác.

Ngăn chặn sự dịch chuyển ngang, dọc của ray

Các lực động từ tàu hỏa và sự giãn nở nhiệt thường gây ra hiện tượng ray bị “bò” (rail creep) hoặc lệch khỏi vị trí thiết kế. Hệ thống WJ-8 với lực kẹp đàn hồi mạnh mẽ cùng tấm sắt vững chắc giúp cố định ray tại chỗ, ngăn chặn triệt để sự dịch chuyển bất thường này. Điều này giúp duy trì khổ đường đạt chuẩn, loại bỏ nguy cơ lệch ray tiềm ẩn gây mất an toàn.

Giảm thiểu chi phí bảo dưỡng hạ tầng

Nhờ sử dụng các vật liệu có khả năng chống mài mòn và chịu lực tuyệt vời, các thành phần của hệ fastening WJ-8 có tuổi thọ cao, hạn chế tình trạng hư hỏng sớm. Khi hệ thống giữ cho đường ray ổn định, các chi tiết phụ trợ khác ít bị tác động lực bất đối xứng, từ đó giúp đơn vị quản lý giảm thiểu đáng kể tần suất can thiệp bảo trì, thay thế linh kiện và kiểm tra định kỳ.

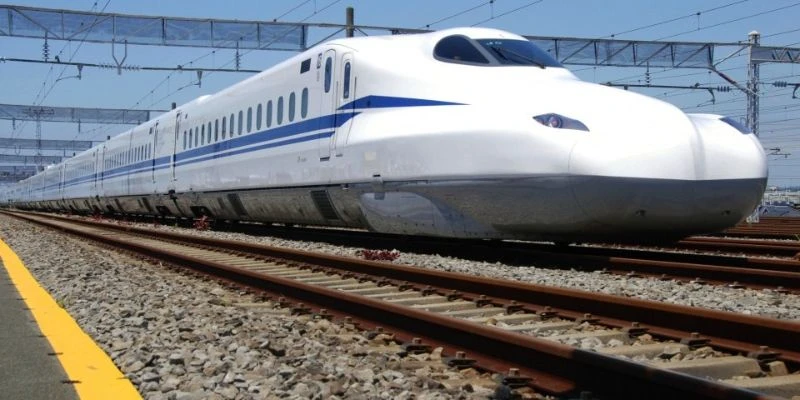

Đảm bảo sự an toàn cho các chuyến tàu vận hành ở tốc độ cao

Khi tàu vận hành ở tốc độ cao, rung chấn và tải trọng động tác động lên đường ray tăng lên theo cấp số nhân. Hệ fastening WJ-8 được thiết kế với các tấm đệm đàn hồi có khả năng hấp thụ rung động hiệu quả, giúp triệt tiêu năng lượng dư thừa. Nhờ đó, hành trình của tàu trở nên êm thuận hơn, đảm bảo bánh tàu luôn tiếp xúc chính xác với mặt ray, tránh các rủi ro kỹ thuật nguy hiểm khi di chuyển nhanh.

Những lưu ý khi lựa chọn và lắp đặt hệ fastening WJ-8

Việc lựa chọn đúng chủng loại và tuân thủ quy trình lắp đặt nghiêm ngặt là yếu tố quyết định đến hiệu suất vận hành ổn định của hệ thống fastening WJ-8. Những tiêu chuẩn kỹ thuật dưới đây cần được đảm bảo tuyệt đối để tối ưu hóa tuổi thọ, độ an toàn cho công trình đường sắt.

Lưu ý khi lựa chọn sản phẩm

Để đảm bảo tính đồng bộ và chất lượng, việc lựa chọn linh kiện cần dựa trên các tiêu chí sau:

• Đúng thông số kỹ thuật: Phân biệt rõ loại kẹp W1 (14mm) cho đoạn đường thông thường và loại X2 (13mm) cho đoạn trên cầu. Việc sử dụng sai kích thước sẽ ảnh hưởng trực tiếp đến khả năng giữ ray và an toàn chạy tàu.
• Chất lượng vật liệu: Ưu tiên các sản phẩm được sản xuất theo tiêu chuẩn kỹ thuật đường sắt quốc tế, có đầy đủ chứng chỉ chất lượng.
• Tính tương thích: Kiểm tra độ tương thích giữa các tấm đệm, kẹp và bề mặt tà vẹt bê tông để đảm bảo các linh kiện trong hệ fastening WJ-8 ăn khớp hoàn hảo.

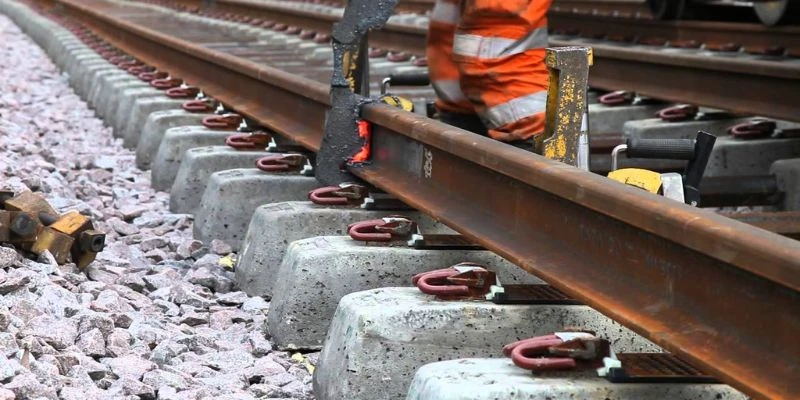

Chú ý trong quá trình lắp đặt

Quy trình lắp đặt được thực hiện bởi đội ngũ kỹ thuật có chuyên môn với các chú ý quan trọng:

• Dùng dụng cụ chuyên dụng: Chỉ dùng các loại máy siết bu lông và thiết bị cân chỉnh chuyên dụng cho đường sắt để đảm bảo lực siết đạt tiêu chuẩn thiết kế. Lực siết quá chặt hoặc quá lỏng có thể làm giảm khả năng đan hồi và gây hư hỏng linh kiện trong hệ fastening WJ-8.
• Kiểm tra độ sạch bề mặt: Khi lắp đặt, bề mặt tà vẹt, chi tiết kim loại cần được làm sạch, loại bỏ bụi bẩn, dầu mỡ hoặc dị vật, đảm bảo sự tiếp xúc trực tiếp giữa các bề mặt đàn hồi và ray.
• Nghiệm thu sau lắp đặt: Sau khi hoàn tất, cần kiểm  tra lại độ thẳng hàng của ray, khoảng cách khổ đường và độ ép kẹp đàn hồi. Bất kỳ sự sai lệch nào cũng cần được điều chỉnh ngay bằng cách sử dụng tấm đệm tinh chỉnh phù hợp để đạt tiêu chuẩn an toàn cao nhất.

Hệ fastening WJ-8 là giải pháp quan trọng giúp đảm bảo tính ổn định và an toàn lâu dài cho kết cấu hạ tầng đường sắt hiện đại. Hy vọng bài viết trên giúp bạn hiểu được rõ hơn về hệ fastening WJ-8, nếu có góp ý thêm hay thắc mắc hãy để lại comment, chúng tôi sẽ giải đáp cho bạn sớm nhất.
